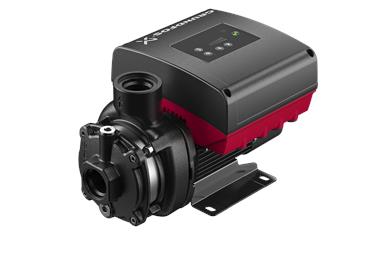

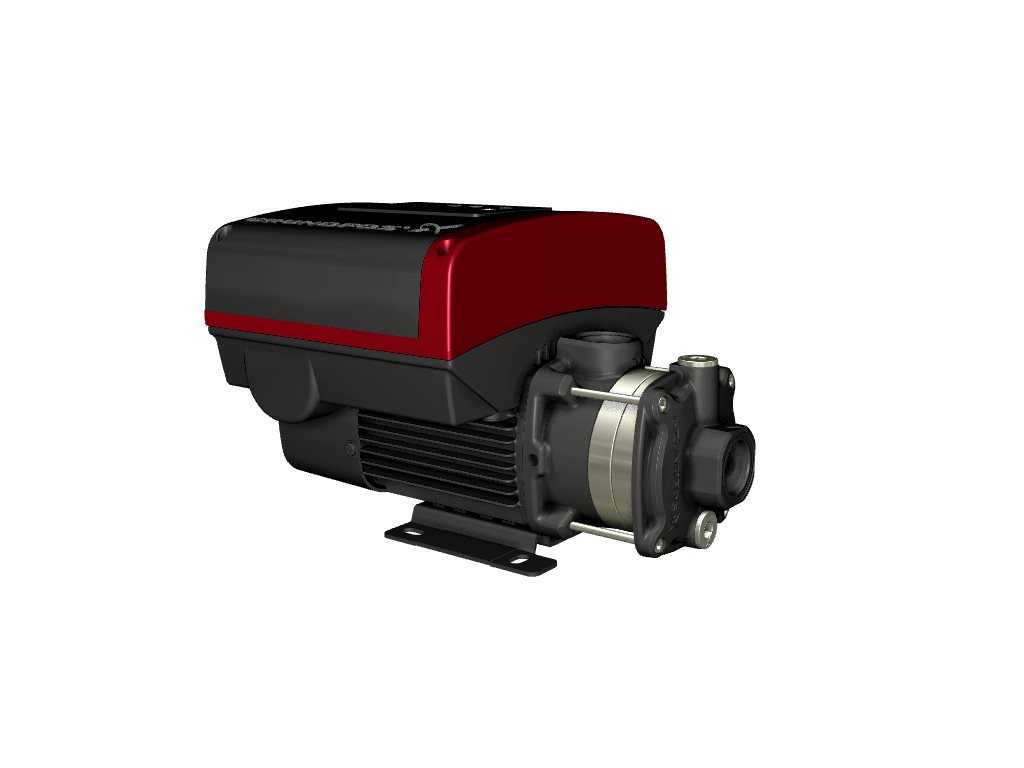

格兰富CME5-3 A-R-A-E-AQQE S-A-D-N |
CME5-3 A-R-A-E-AQQE
结构紧凑、可靠、卧式多级端吸离心泵，具有轴向吸入口和径向排出口。轴、叶轮和腔室均由不锈钢制成。进料和出料部分由铸铁制成。机械轴密封是一种特殊设计的不平衡o形圈密封。管道连接通过内部惠特沃斯管螺纹，Rp (ISO 7/1)。
该泵配有一个三相，风扇冷却，永磁同步电机。根据IEC 60034-30-2，电机效率分级为IE5。所述电机包括电机终端盒中的变频器和PI控制器。这使电机速度的连续可变控制，这再次使性能适应给定的要求。
电机终端盒上的控制面板可以设置所需的设定值，以及将泵设置为“最小”或“最大”运行或“停止”。控制面板上的格兰富Eye指示灯可直观显示泵的状态:
|
通过格兰富GO遥控器(附件)可以与泵进行通信。远程控制使进一步的设置，以及读出一些参数，如“实际值”，“速度”，“功率输入”和总“功率消耗”。
接线盒中有以下几种连接的端子:
|
规范
| 液体: | ||
| 注入的液体: | 水 | |
| 液体温度范围: | -20 . .90°C | |
| 操作时液体温度: | 20°C | |
| 密度: | 998.2公斤/ m³ | |
| 技术: | ||
| 泵转速数据: | 3480转 | |
| 额定流量: | 5.6 m³/ h | |
| 额定水头: | 32.8米 | |
| 主要的轴封: | AQQE | |
| 铭牌上的批准: | CE、TR、CURUS EAC | |
| 曲线公差: | ISO9906:2012 3 b | |
| 材料: | ||
| 泵壳体: | 铸铁 | |
| EN-JL1030 | ||
| ASTM 30 B | ||
| 叶轮: | 不锈钢 | |
| 喧嚣W.-Nr。1.4301 | ||
| 符合美国钢铁协会的304 | ||
| 橡胶: | 三元乙丙橡胶 | |
| 安装: | ||
| 最大环境温度: | 40°C | |
| 最大工作压力: | 10条 | |
| 在规定温度下的最大压力: | 10bar / 90°C | |
| 法兰标准: | 惠氏螺纹RP | |
| 泵吸入口: | Rp 1 1/4 | |
| 泵出口: | Rp 1 | |
| 电子数据: | ||
| 发动机类型: | 80 b | |
| 即效率类: | IE5 | |
| 额定功率- P2: | 1.1千瓦 | |
| 电源频率: | 50赫兹 | |
| 额定电压: | 3 × 380- 500v | |
| 额定电流: | 2, 20—1,90 | |
| 额定转速: | 360 - 4000转 | |
| 外壳等级(IEC 34-5): | IP55 | |
| 绝缘等级(IEC 85): | F | |
| 其他: | ||
| 最小效率指数MEI≥: | 0、7 | |
| 净重: | 14.7公斤 | |
| 总重量: | 18.2公斤 | |
|
|
