grundfos cme5-4 a-r-a-e-aqqe s-a-d-n |
CME5-4 A-R-A-E-AQQE

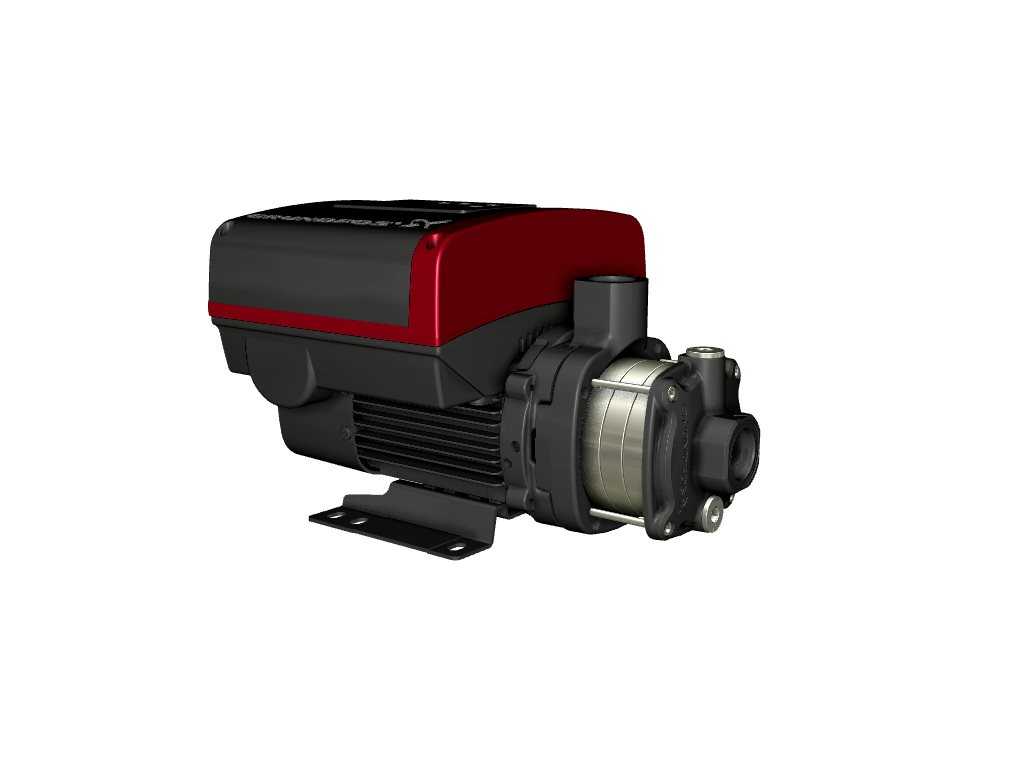

紧凑，可靠，水平，多阶段，终端离心泵，带轴向吸入端口和径向排放端口。轴，叶轮和腔室由不锈钢制成。入口和排放零件由铸铁制成。机械轴密封是一种特殊设计的，不平衡的O形圈密封。管道连接是通过内部惠特沃思管线螺纹RP（ISO 7/1）。
泵装有3相，风扇冷却的永久性磁铁，同步电动机。根据IEC 60034-30-2，电动机效率分为IE5。电动机在电机端子盒中包含一个频转换器和PI控制器。这使电动机速度的不断变化控制，这再次使性能适应给定的要求。
电机端子盒上的控制面板可以设置所需的设定点，并设置泵设置为“最小值”。或“最大”。操作或“停止”。控制面板上的grundfos眼指示器提供了泵状态的视觉指示：
|
通过grundfos go远程（附件）可以与泵进行通信。该遥控器可以实现进一步的设置以及读取许多参数，例如“实际值”，“速度”，“功率输入”和总“功耗”。
终端框具有这些连接的终端：
|
规格
| 液体： | ||
| 泵送液体： | 水 | |
| 液体温度范围： | -20 .. 90°C | |
| 操作过程中的液体温度： | 20°C | |
| 密度： | 998.2 kg/m³ | |
| 技术的： | ||
| 泵数据的速度： | 3480 rpm | |
| 额定流程： | 5.6立方米/H | |
| 评分头： | 44.2 m | |
| 主轴密封： | AQQE | |
| 铭牌上的批准： | CE，TR，Curus，EAC | |
| 曲线公差： | ISO9906：2012 3B | |
| 材料： | ||
| 泵外壳： | 铸铁 | |
| EN-JL1030 | ||
| ASTM 30 b | ||
| 叶轮： | 不锈钢 | |
| Din W.-nr.1.4301 | ||
| AISI 304 | ||
| 橡胶： | EPDM | |
| 安装： | ||
| 最高环境温度： | 40°C | |
| 最大工作压力： | 10条 | |
| 在规定的温度下的最大压力： | 10 bar / 90°C | |
| 法兰标准： | 惠特沃思线RP | |
| 泵入口： | RP 1 1/4 | |
| 泵出口： | RP 1 | |
| 电气数据： | ||
| 电机类型： | 90C | |
| IE效率课： | IE5 | |
| 额定功率-P2： | 1.5 kW | |
| 主频率： | 50 Hz | |
| 额定电压： | 3 x 380-500 V | |
| 额定电流： | 2,90-2,40 a | |
| 额定速度： | 360-4000 rpm | |
| 外壳类（IEC 34-5）： | IP55 | |
| 绝缘班（IEC 85）： | F | |
| 其他： | ||
| 最低效率指数，MEI≥： | 0,7 | |
| 净重： | 18.2公斤 | |
| 总重量： | 21.7公斤 | |
| 丹麦VVS号： | 385222040 | |
|
|
