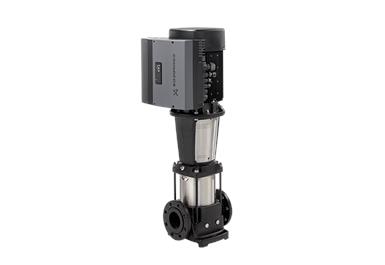

格兰富CRE120-1 AN-F-A-E-HQQE 3x400 60 HZ
产品编号:96856377

Cre 120- 1an - f - a - e - hqqe

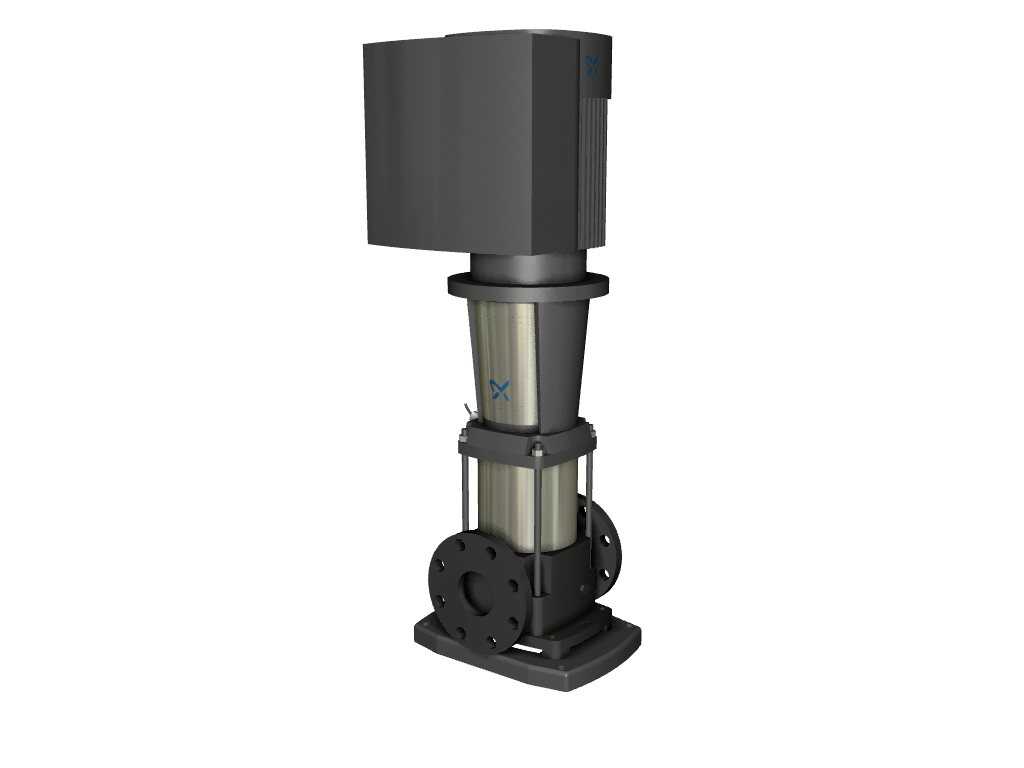

立式，非自吸，多级，直列式离心泵，用于安装在管道系统和安装在基础上。欧洲杯四强彩票奖金

该泵具有以下特点:

叶轮和中间室是由 轴封的装配长度符合en12756。 动力传动采用铸铁分体式联轴器。

泵配有iec法兰三相MGE电机，变频器和pi控制器集成在电机接线盒中。不需要额外的电机保护，因为电机和电子设备都有集成的过载和温度保护。

泵配有压力变送器，记录泵的排放压力，并在恒压的基础上控制泵的运行。

控制面板可以设置所需的设定值，以及设置泵的最小或最大操作或停止。控制面板上有“操作”和“故障”指示灯。

通过格兰富R100远程控制，可以与泵进行进一步的设置，以及读取许多参数，如“实际值”、“速度”、“功率输入”和总“功耗”。

接线盒内装有用于连接以下设备的端子:

泵启动/停止(无电位接触)， 外部远程设定值设置通过模拟信号，0 - 5v, 0 - 10v, 0(4) - 20ma， 设定点电位器5 V电压供应，Imax = 5 mA， 压力传感器出厂。 输入强制控制到MIN或MAX(无电位接触)， 无电位故障信号继电器切换接点，报告故障，运行或就绪， RS485 GENIbus。

规范

控制:
变频器:		内置的
压力传感器:		Y
液体:
注入的液体:		水
液体温度范围:		-30 . .120°C
运行时液体温度:		20°C
密度:		998.2公斤/ m³
技术:
泵转速数据:		3540转
额定流量:		144 m³/ h
额定水头:		27.9米
泵的方向:		垂直
轴封布置:		单
轴封规范:		HQQE
铭牌审批:		CE、EAC, ACS
曲线公差:		ISO9906:2012 3 b
材料:
基础:		铸铁
		En 1563 En - gjs -500-7
		Astm a536 80-55-06
叶轮:		不锈钢
		在1.4301
		符合美国钢铁协会的304
轴承:		原文如此
支持轴承:		Graflon
安装:
最高环境温度:		40°C
最大工作压力:		30条
设定温度下的最大压力:		30巴/ 120°C
		30 bar / -30°C
连接类型:		喧嚣
入口连接尺寸:		DN 125
出水口连接尺寸:		DN 125
管道连接额定压力:		PN 40
电机法兰尺寸:		FF300
电子数据:
汽车标准:		IEC
发动机类型:		160磅
IE效率等级:		IE3
额定功率—P2:		18.5千瓦
泵所需功率P2:		18.5千瓦
电源频率:		50赫兹
额定电压:		3 × 380v ~ 480v
额定电流:		37 0-31 0
Cos -幂因数:		0, 91 - 0, 88
额定转速:		480 - 3540转
效率:		92年IE3, 4%
电机满载效率:		92.4%
杆数:		2
外壳等级(IEC 34-5):		IP55
绝缘等级(IEC 85):		F
其他:
最小效率指数，MEI≥:		0.7
净重:		248公斤
总重量:		309公斤
海运体积:		1.02 m³
