Grundfos CRE45-1-1 A-F-A-E-HQQE 3X380-500 60 Hz
产品ID：99072009

CRE 45-1-1 A-F-A-E-HQQE

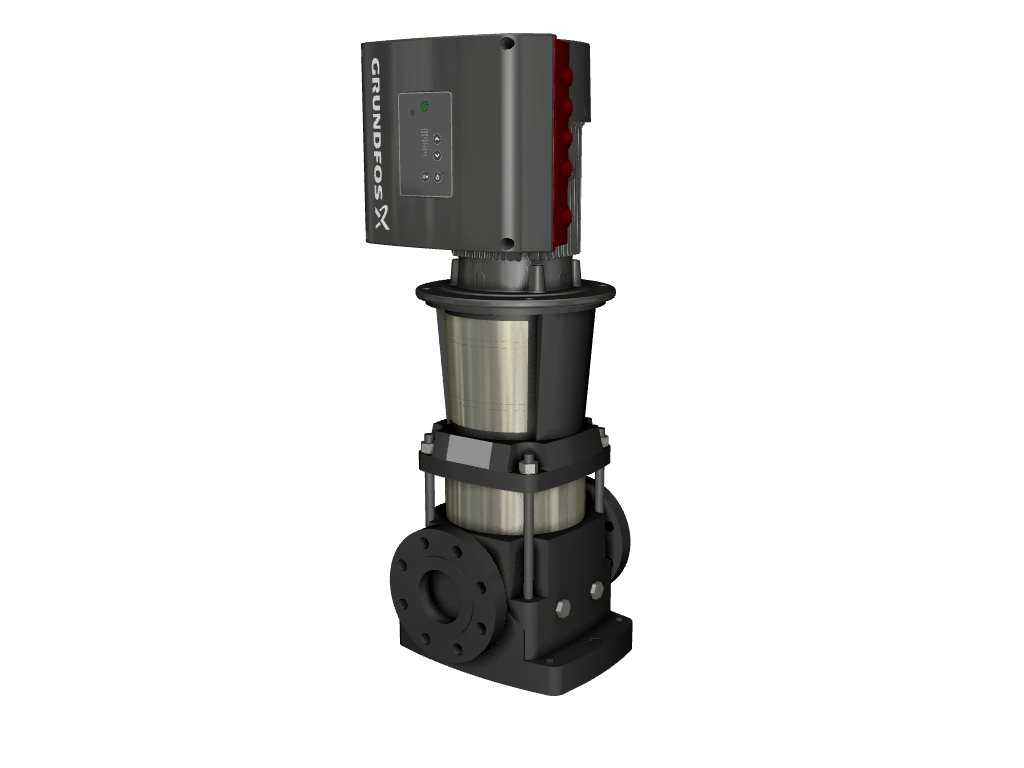

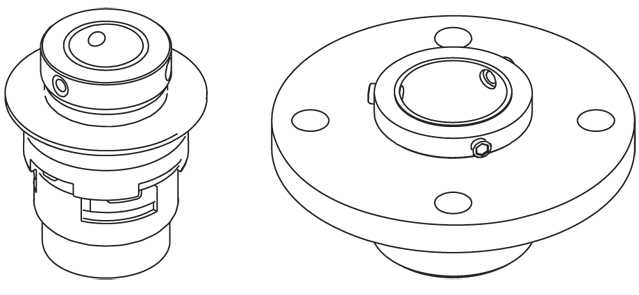

垂直的，多级离心泵，带有吸力和放电端口在相同的水平（在线）上，在水平的一根管系统中安装。泵的头和底座都铸铁 - 所有其他润湿零件均为不锈钢。弹药轴密封可确保高可靠性，安全处理以及易于服务和访问。电力传输是通过刚性拆分耦合的。管道连接是通过Din法兰的。

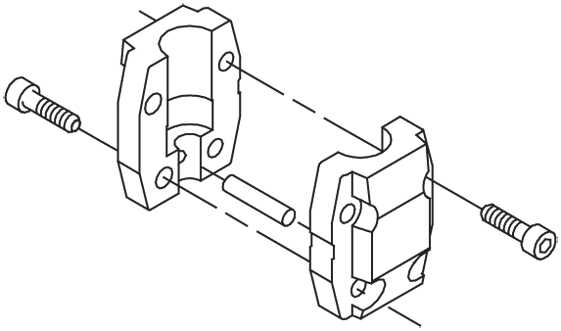

泵装有3相，风扇冷却的永久性磁铁，同步电动机。根据IEC 60034-30-2，电动机效率分为IE5。电动机在电机端子盒中包含一个频转换器和PI控制器。这使电动机速度的不断变化控制，这再次使性能适应给定的要求。电机端子盒上的控制面板可以设置所需的设定点，并设置泵设置为“最小值”。或“最大”。操作或“停止”。控制面板上的grundfos眼指示器提供了泵状态的视觉指示：

“电源”：电动机正在运行（旋转绿色指示灯）或不运行（永久绿色指示灯）
“警告”：电动机仍在运行（旋转黄色指示灯）或已停止（永久的黄色指示灯）
“警报”：电动机已经停止（红色指示灯闪烁）。

通过grundfos go远程（附件）可以与泵进行通信。该遥控器可以实现进一步的设置以及读取许多参数，例如“实际值”，“速度”，“功率输入”和总“功耗”。

终端框有许多输入和输出，使电动机可以在需要许多输入和输出的高级应用中使用：2021欧洲杯单场彩票007胜胜

两个专用的数字输入
三个模拟输入，0（4）-20 mA，0-5 V，0-10 V，0.5-3.5 V
5 V电量表和传感器的电压电源
一个模拟输出，0-10 V，0（4）-20 mA
两个可配置的数字输入或开放式输出
两个PT100/PT1000输入
LIQTEC，干式保护传感器输入
Grundfos数字传感器输入和输出
24 V传感器电压电源
两个信号继电器输出（潜在的接触）
Genibus连接
Grundfos CIM FieldBus模块的接口。

Grundfos CRE45-1-1 A-F-A-E-HQQE 3X380-500 60 Hz

订单信息

下载PDF

规格

液体：
泵送液体：		水
液体温度范围：		-30 .. 120°C
操作过程中的液体温度：		20°C
密度：		998.2 kg/m³

技术的：
泵数据的速度：		3526 rpm
额定流程：		54立方米/H
评分头：		22.1 m
泵方向：		垂直的
轴密封布置：		单身的
轴密封的代码：		HQQE
铭牌上的批准：		CE，EAC，ACS
曲线公差：		ISO9906：2012 3B

材料：
根据：		铸铁
		EN 1563 EN-GJS-500-7
		ASTM A536 80-55-06
叶轮：		不锈钢
		EN 1.4301
		AISI 304
轴承：		sic
支持轴承：		格劳隆

安装：
最高环境温度：		50°C
最大工作压力：		16条
在规定的温度下的最大压力：		16 bar / 120°C
		16 bar / -30°C
连接类型：		din
入口连接的大小：		DN 80
出口连接的大小：		DN 80
管道连接的压力等级：		第40页
电动机的法兰尺寸：		FF265

电气数据：
电机标准：		IEC
电机类型：		132se
IE效率课：		IE5
额定功率-P2：		5.5 kW
泵要求的电源（P2）：		5.5 kW
主频率：		50 Hz
额定电压：		3 x 380-500 V
额定电流：		10,3-8,20 a
cos phi-功率因数：		0,92-0,88
额定速度：		360-4000 rpm
效率：		92,7％
全负载时的电动效率：		92.7％
外壳类（IEC 34-5）：		IP55
绝缘班（IEC 85）：		F

控件：
频率转换器：		内置
压力传感器：		n

其他：
最低效率指数，MEI≥：		0.7
净重：		96公斤
总重量：		119公斤
运输量：		0.309立方米
丹麦VVS号：		386007061
