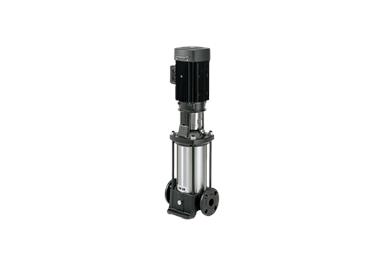

Grundfos CR20-10 A-F-A-E-HQQE 3X400/690 50 HZ |

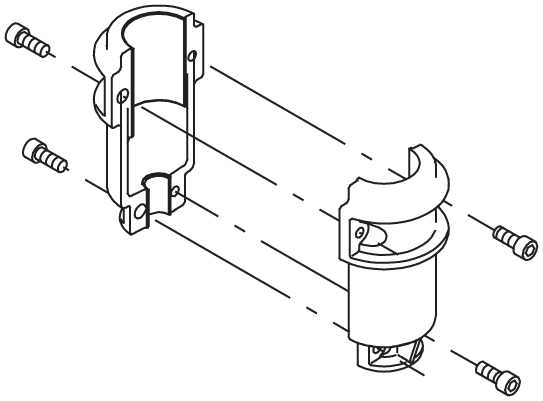

垂直的，多级离心泵，带有吸力和放电端口在相同的水平（在线）上，在水平的一根管系统中安装。泵的头和底座都铸铁 - 所有其他润湿零件均为不锈钢。弹药轴密封可确保高可靠性，安全处理以及易于服务和访问。电力传输是通过分裂耦合。管道连接是通过Din法兰的。
该泵装有3相，风扇冷却的异步电动机。
该泵装有3相，风扇冷却的异步电动机。
规格
| 液体： | |
| 泵送液体： | 水 |
| 液体温度范围： | -20 .. 120°C |
| 液体温度： | 20°C |
| 密度： | 998.2 kg/m³ |
| 技术的： | |
| 泵数据的速度： | 2924 rpm |
| 额定流程： | 21立方米/H |
| 评分头： | 118 m |
| 轴封： | HQQE |
| 铭牌上的批准： | CE，tr |
| 曲线公差： | ISO 9906：1999附件A |
| 材料： | |
| 泵外壳： | 铸铁 |
| 泵外壳： | EN-JL1030 |
| 泵外壳： | ASTM A48-30 b |
| 叶轮： | 不锈钢 |
| 叶轮： | Din W.-nr.1.4301 |
| 叶轮： | AISI 304 |
| 安装： | |
| 最高环境温度： | 60°C |
| 在规定的温度下的最大压力： | 16 bar / 120°C |
| 在规定的温度下的最大压力： | 16 bar / -20°C |
| 法兰标准： | din |
| 管道连接： | DN 50 |
| 压力阶段： | 第16页 |
| 电动机的法兰尺寸： | FF300 |
| 电气数据： | |
| 电机类型： | 160MB |
| IE效率课： | IE3 |
| 杆数： | 2 |
| 额定功率-P2： | 11千瓦 |
| 泵要求的电源（P2）： | 11千瓦 |
| 泵要求的电源（P2）： | 11千瓦 |
| 主频率： | 50 Hz |
| 额定电压： | 3 x 380-415 D/660-690 y V |
| 额定电流： | 20,8-19,8/12,0-11,8 a |
| 开始电流： | 660-780％ |
| cos phi-功率因数： | 0,88-0,84 |
| 额定速度： | 2940-2950 rpm |
| 效率： | IE3 91,2％ |
| 全负载时的电动效率： | 91,2-91,2％ |
| 3/4负载下的运动效率： | 91,8-91,8％ |
| 1/2负载下的运动效率： | 91,3-91,2％ |
| 外壳类（IEC 34-5）： | 55（防水/灰尘） |
| 绝缘班（IEC 85）： | F |
| 其他： | |
| 标签： | grundfos blueflux |
| 最低效率指数，MEI≥： | 0.7 |
| 净重： | 149公斤 |
| 总重量： | 177公斤 |
| 运输量： | 0.56 m3 |
|
