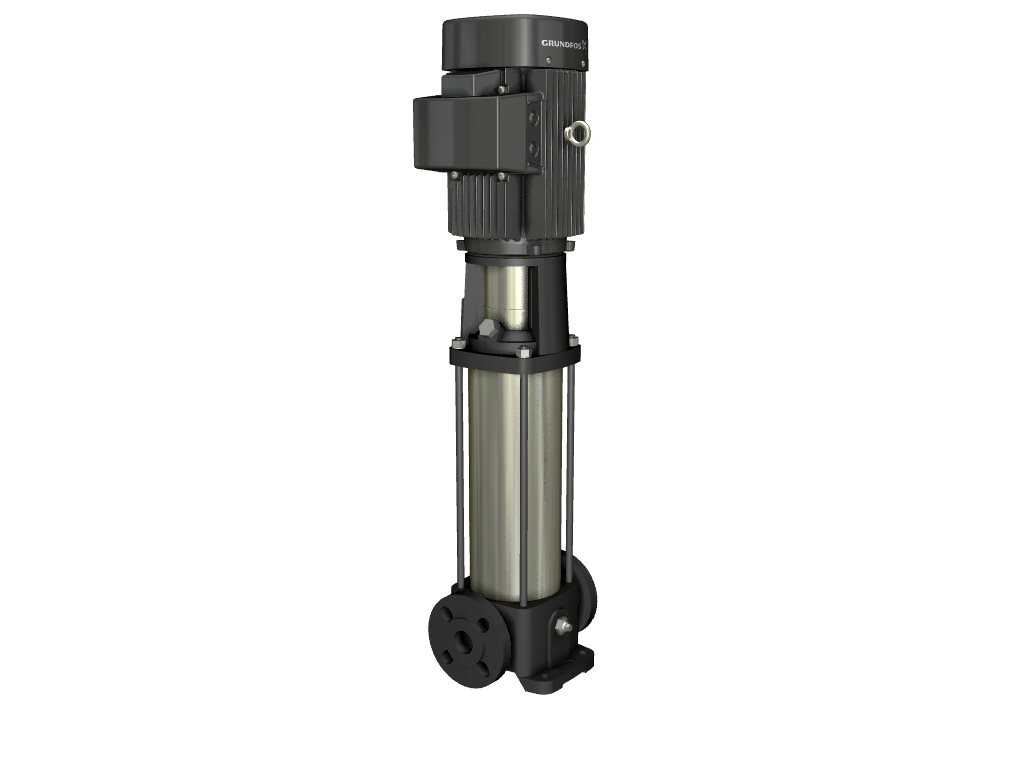

Grundfos CR5-14 A-FGJ-A-E-HQQE 3X400D 50Hz
产品ID：96513385

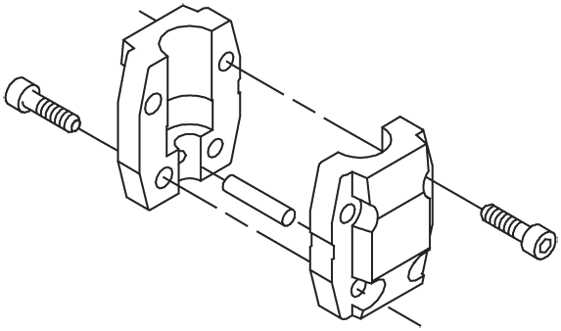

垂直的，多级离心泵，带有吸力和放电端口在相同的水平（在线）上，在水平的一根管系统中安装。泵的头和底座都铸铁 - 所有其他润湿零件均为不锈钢。弹药轴密封可确保高可靠性，安全处理以及易于服务和访问。电力传输是通过分裂耦合。管道连接是通过din-ansi-jis法兰组合的。
该泵装有3相，风扇冷却的异步电动机。

订单信息

下载PDF

规格

液体：
泵送液体：	水
液体温度范围：	-20 .. 120°C
液体温度：	20°C
密度：	998.2 kg/m³

技术的：
泵数据的速度：	2899 rpm
额定流程：	5.8立方米/H
评分头：	71.1 m
轴封：	HQQE
铭牌上的批准：	CE，tr
曲线公差：	ISO 9906：1999附件A

材料：
泵外壳：	铸铁
泵外壳：	EN-JL1030
泵外壳：	ASTM A48-30 b
叶轮：	不锈钢
叶轮：	Din W.-nr.1.4301
叶轮：	AISI 304

安装：
最高环境温度：	60°C
在规定的温度下的最大压力：	25 bar / 120°C
在规定的温度下的最大压力：	25 bar / -20°C
法兰标准：	din
管道连接：	DN 25 / DN 32
压力阶段：	PN 16 / PN 25
电动机的法兰尺寸：	FT115

电气数据：
电机类型：	90LC
IE效率课：	IE3
杆数：	2
额定功率-P2：	2.2 kW
泵要求的电源（P2）：	2.2 kW
泵要求的电源（P2）：	2.2 kW
主频率：	50 Hz
额定电压：	3 x 380-415 D V
额定电流：	4.45 a
开始电流：	850-950％
cos phi-功率因数：	0,89-0,87
额定速度：	2890-2910 rpm
效率：	IE3 85,9％
全负载时的电动效率：	85,9-85,9％
3/4负载下的运动效率：	86,8-87,0％
1/2负载下的运动效率：	86,0-84,9％
外壳类（IEC 34-5）：	55（防水/灰尘）
绝缘班（IEC 85）：	F

其他：
标签：	grundfos blueflux
最低效率指数，MEI≥：	0.57
净重：	42公斤
总重量：	44.9公斤
运输量：	0.08 m3
