格兰富CRIE10-09 A-FGJ-I-E-HQQE 3x380-500 60hz
产品编号:99071799

啼哭10:9 A-FGJ-I-E-HQQE

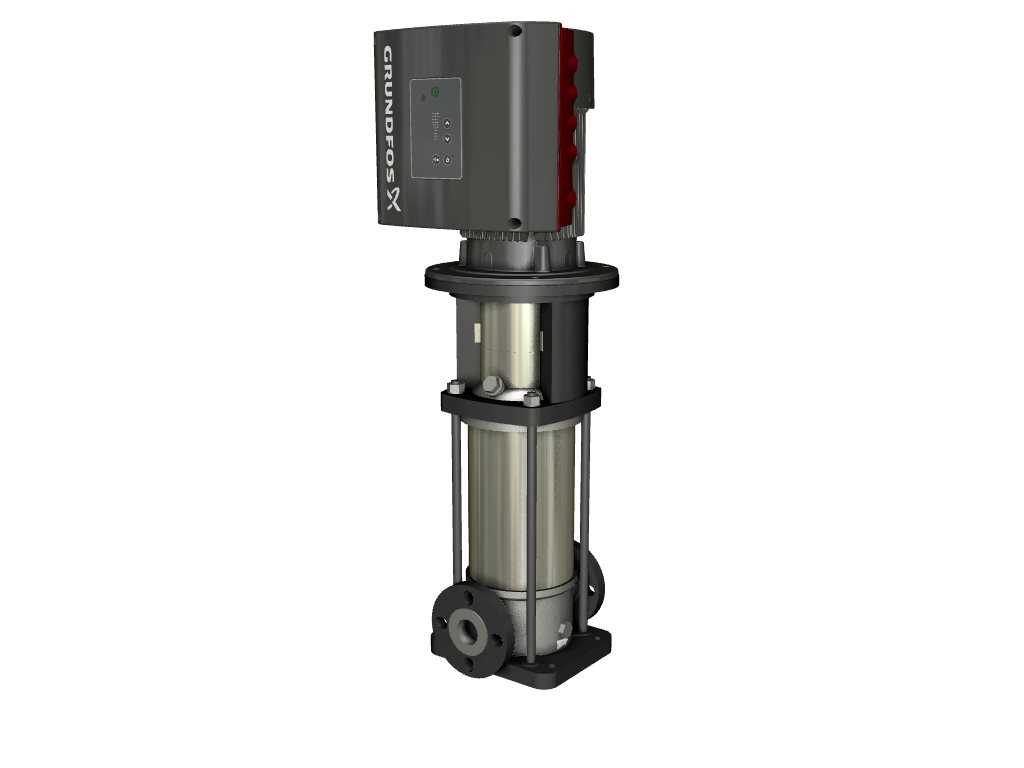

立式多级离心泵，其吸入和排出端口在同一水平面上(直列)，可安装在水平单管系统中。与液体接触的泵材料均为不锈钢材料。筒轴密封确保高可靠性，安全处理和方便的服务和访问。动力传输是通过一个刚性分裂联轴器。管道连接是通过DIN-ANSI-JIS组合法兰。

该泵配有一个三相，风扇冷却，永磁同步电机。根据IEC 60034-30-2，电机效率分级为IE5。所述电机包括电机终端盒中的变频器和PI控制器。这使电机速度的连续可变控制，这再次使性能适应给定的要求。电机终端盒上的控制面板可以设置所需的设定值，以及将泵设置为“最小”或“最大”运行或“停止”。控制面板上的格兰富Eye指示灯可直观显示泵的状态:

“通电”:电机运行(绿色指示灯旋转)或不运行(绿色指示灯永久常亮)
“警告”:电机仍在运转(旋转黄色指示灯)或已停止(永久黄色指示灯)
“报警”:电机已停止(红色指示灯闪烁)。

通过格兰富GO遥控器(附件)可以与泵进行通信。远程控制使进一步的设置，以及读出一些参数，如“实际值”，“速度”，“功率输入”和总“功率消耗”。

终端盒有许多输入和输出，使电机能够在需要许多输入和输出的高级应用中使用:2021欧洲杯单场彩票007胜胜

两个专用数字输入
三个模拟输入，0(4)- 20ma, 0- 5v, 0- 10v, 0.5 - 3.5 V
5v电压供给电位器和传感器
一个模拟输出，0- 10v, 0(4)-20 mA
两个可配置的数字输入或开式集电极输出
两个装Pt100 / Pt1000输入
LiqTec，干跑保护传感器输入
格兰富数字传感器输入输出
为传感器提供24v电压
两个信号继电器输出(无电位接点)
GENIbus连接
葛兰富CIM现场总线模块接口。

格兰富CRIE10-09 A-FGJ-I-E-HQQE 3x380-500 60hz

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		-20 . .120°C
操作时液体温度:		20°C
密度:		998.2公斤/ m³

技术:
泵转速数据:		3526转
额定流量:		12.1 m³/ h
额定水头:		107.1米
泵的方向:		垂直
轴封装置:		单
轴封规范:		HQQE
铭牌上的批准:		CE、EAC, ACS
曲线公差:		ISO9906:2012 3 b

材料:
基础:		不锈钢
		在1.4408
		符合美国钢铁协会的316
叶轮:		不锈钢
		在1.4301
		符合美国钢铁协会的304
轴承:		原文如此

安装:
最大环境温度:		50°C
最大工作压力:		16条
在规定温度下的最大压力:		16 bar / 120°C
		16 bar / -20°C
类型的连接:		Din / ANSI / jis
入口连接尺寸:		DN 40
		1又1/2英寸
出口连接尺寸:		DN 40
		1又1/2英寸
管道连接额定压力:		PN 25
法兰等级入口:		300磅
电机法兰尺寸:		FF265

电子数据:
汽车标准:		IEC
发动机类型:		132 se
即效率类:		IE5
额定功率- P2:		5.5千瓦
泵所需功率(P2):		5.5千瓦
电源频率:		50赫兹
额定电压:		3 × 380- 500v
额定电流:		10月3日至8日20
Cos -幂因子:		0, 92 - 0, 88
额定转速:		360 - 4000转
效率:		92年,7%
电机满载时效率:		92.7%
外壳等级(IEC 34-5):		IP55
绝缘等级(IEC 85):		F

控制:
变频器:		内置的
压力传感器:		N

其他:
最小效率指数MEI≥:		0.7
净重:		83公斤
总重量:		111公斤
海运体积:		0.37 m³
