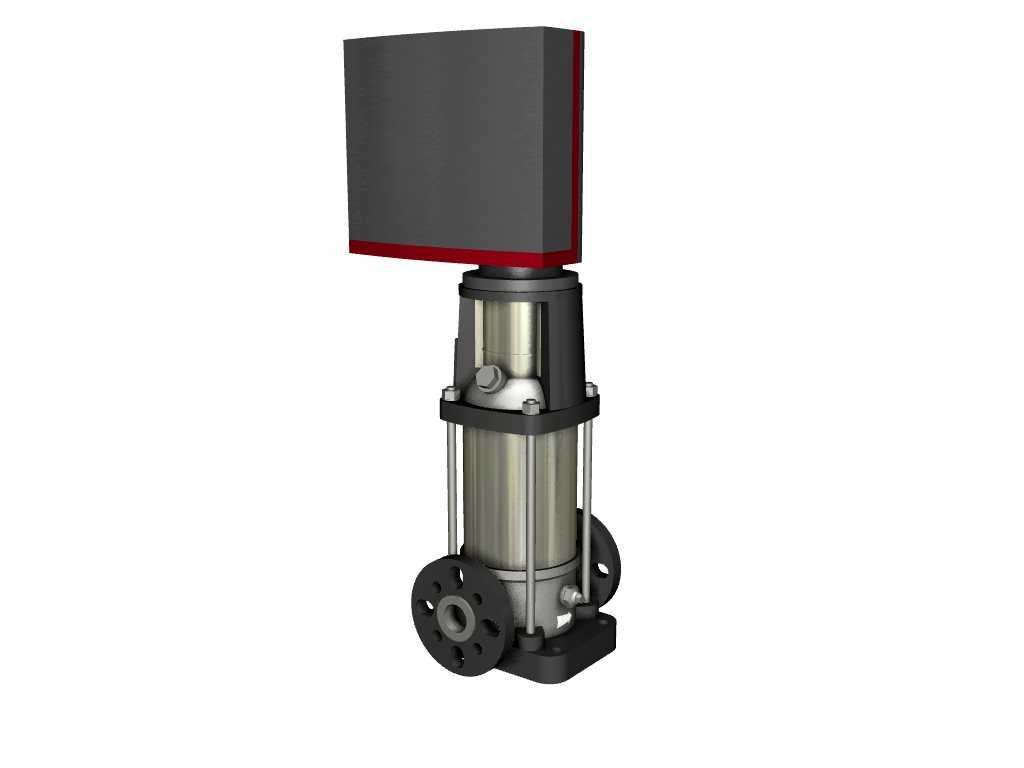

格兰富CRNE3-11 A-FGJ-G-E-HQQE 3 x380 60 hz - 500
产品编号:98389893

CRNE 3-11 A-FGJ-G-E-HQQE

立式多级离心泵,抽吸和放电端口在同一水平(内联)使安装在水平单管系统。泵的材料与液体接触的是中高档不锈钢。筒轴密封确保高可靠性、安全处理和简单的服务和访问。电力传输是通过严格的分离耦合。管道工程是通过结合DIN-ANSI-JIS法兰连接。

风扇冷却,泵装有三相永磁同步电动机。电机效率分为IE5依照IEC 60034-30-2。电机包括变频器和电动机接线盒的PI控制器。这使连续变量控制电机的速度,这使得适应给定要求的性能。电动机接线盒上的控制面板使泵的设置所需的定位点以及设置“分钟”。或者“Max”。操作或“停止”。控制面板提供了视觉上的格兰富眼睛指示器指示泵的状态:

“上电”:电机运行(旋转绿色指示灯)或不运行(永久绿色指示灯)
“警告”:电机仍在运行(旋转黄色指示灯)或已停止(永久黄色指示灯)
“报警”:电动机停止(红色指示灯闪烁)。

沟通与格兰富的水泵有可能通过远程(附件)。远程控制可以进一步设置以及阅读的一些参数,比如“实际价值”、“速度”、“电源输入”和“能耗”。

接线盒有数量的输入和输出使电动机在先进的应用程序使用许多输入和输出要求:2021欧洲杯单场彩票007胜胜

两个专用的数字输入
三个模拟输入,0 (4)-20 mA, 0 - 5 V,清廉V, 0.5 - 3.5 V
5 V电压供应电位计和传感器
一个模拟输出,清廉V, 0 (4) -20 mA
两个可配置数字输入或集电极开路输出
两个装Pt100 / Pt1000输入
LiqTec,空运行保护传感器输入
格兰富数字传感器的输入和输出
24 V电压供应传感器
两个信号继电器输出(潜在自由接触)
GENIbus连接
为格兰富CIM现场总线接口模块。

格兰富CRNE3-11 A-FGJ-G-E-HQQE 3 x380 60 hz - 500

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		-20 . .120°C
液体温度在操作:		20°C
密度:		998.2公斤/ m³

技术:
速度泵数据:		3501转
额定流量:		3.5 m³/ h
额定水头:		79.2米
泵的方向:		垂直
轴封装置:		单
轴封的代码:		HQQE
铭牌上的批准:		CE、EAC, ACS
曲线公差:		ISO9906:2012 3 b

材料:
基础:		不锈钢
		在1.4408
		符合美国钢铁协会的316
叶轮:		不锈钢
		在1.4401
		符合美国钢铁协会的316
轴承:		原文如此

安装:
最大环境温度:		50°C
最大工作压力:		25条
最大压力在规定临时:		25条/ 120°C
		25条/ -20°C
类型的连接:		DIN / ANSI / JIS
大小的输入连接:		DN 25/32
		1 1/4英寸
出口接头的尺寸:		DN 25/32
		1 1/4英寸
管道连接的压力等级:		PN 25
法兰等级入口:		300磅
电机法兰尺寸:		FT115

电子数据:
汽车标准:		IEC
发动机类型:		90 sc
即效率类:		IE5
额定功率- P2:		1.5千瓦
权力(P2)所需的泵:		1.5千瓦
电源频率:		50赫兹
额定电压:		3 x 380 - 500 V
额定电流:		2、90 - 2、40
Cosφ-功率因数:		0,92 - 0,85
额定转速:		360 - 4000转
效率:		88年,9%
电动机在满载效率:		88.9%
外壳类(IEC 34-5):		IP55
绝缘等级(IEC 85):		F

控制:
变频器:		内置的
压力传感器:		N

其他:
最低效率指数,梅≥:		0.7
净重:		32.9公斤
总重量:		35.8公斤
海运体积:		0.143 m³
