格兰富CRNE32-4-2 AN-F-G-E-HQQE 3x380-500 60 HZ
产品编号:99072003

CRNE 32-4-2 AN-F-G-E-HQQE

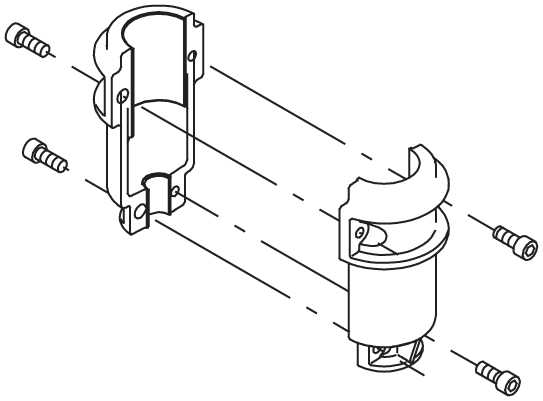

立式多级离心泵，其吸入和排出端口在同一水平面上(直列)，可安装在水平单管系统中。与液体接触的泵材料采用高档不锈钢。筒轴密封确保高可靠性，安全处理和方便的服务和访问。动力传输是通过一个刚性分裂联轴器。管道连接是通过DIN法兰。

该泵配有一个三相，风扇冷却，永磁同步电机。根据IEC 60034-30-2，电机效率分级为IE5。所述电机包括电机终端盒中的变频器和PI控制器。这使电机速度的连续可变控制，这再次使性能适应给定的要求。电机终端盒上的控制面板可以设置所需的设定值，以及将泵设置为“最小”或“最大”运行或“停止”。控制面板上的格兰富Eye指示灯可直观显示泵的状态:

“通电”:电机运行(绿色指示灯旋转)或不运行(绿色指示灯永久常亮)
“警告”:电机仍在运转(旋转黄色指示灯)或已停止(永久黄色指示灯)
“报警”:电机已停止(红色指示灯闪烁)。

通过格兰富GO遥控器(附件)可以与泵进行通信。远程控制使进一步的设置，以及读出一些参数，如“实际值”，“速度”，“功率输入”和总“功率消耗”。

格兰富CRNE32-4-2 AN-F-G-E-HQQE 3x380-500 60 HZ

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		-40 . .120°C
操作时液体温度:		20°C
密度:		998.2公斤/ m³

技术:
泵转速数据:		3529转

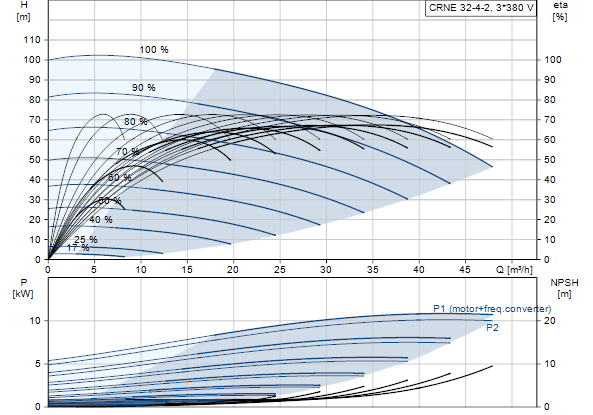

额定流量:		36 m³/ h
额定水头:		78.2米
泵的方向:		垂直

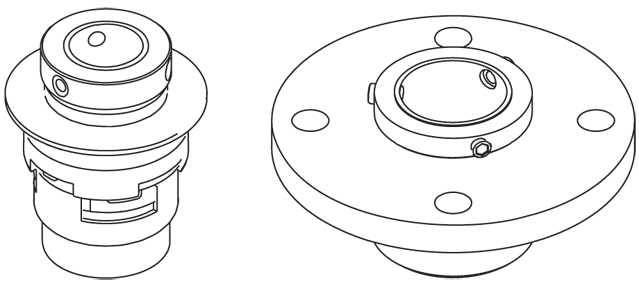

轴封装置:		单
轴封规范:		HQQE
铭牌上的批准:		CE、EAC, ACS
曲线公差:		ISO9906:2012 3 b

材料:
基础:		不锈钢
		在1.4408
		符合美国钢铁协会的316
叶轮:		不锈钢
		在1.4401
		符合美国钢铁协会的316
轴承:		原文如此
支持轴承:		Graflon

安装:
最大环境温度:		50°C
最大工作压力:		16条
在规定温度下的最大压力:		16 bar / 120°C
		16 bar / -40°C
类型的连接:		喧嚣

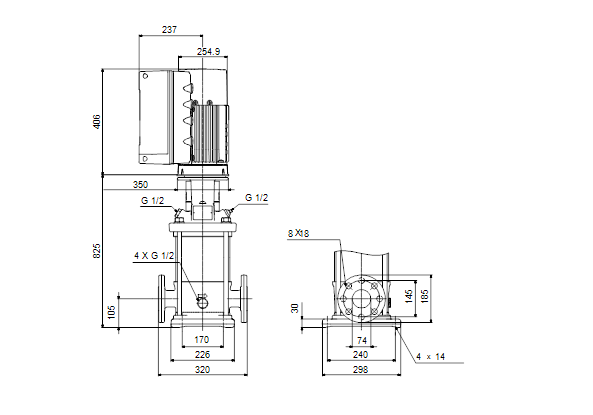

入口连接尺寸:		DN 65
出口连接尺寸:		DN 65
管道连接额定压力:		PN 40
电机法兰尺寸:		FF300

电子数据:
汽车标准:		IEC
发动机类型:		160年mh
即效率类:		IE5
额定功率- P2:		11千瓦
泵所需功率(P2):		11千瓦
电源频率:		50赫兹
额定电压:		3 × 380- 500v
额定电流:		20 3-16 0
Cos -幂因子:		0, 93 - 0, 90
额定转速:		360 - 4000转
效率:		93年,1%
电机满载时效率:		93.1%
外壳等级(IEC 34-5):		IP55
绝缘等级(IEC 85):		F

控制:
变频器:		内置的
压力传感器:		Y

其他:
最小效率指数MEI≥:		0.7
净重:		134公斤
总重量:		167公斤
海运体积:		0.495 m³
丹麦VVS号:		386020181
