Grundfos DDA 7.5-16 AR-PVC/V/C带访问。
产品ID：97974077

DDA 7.5-16与访问权限。
DDA 7.5-16 AR-PVC/V/C带ACC

智能数字DDA是一种紧凑的正位移，具有可变速度驱动器（步进电机）和智能控制电子设备的隔膜给药泵，具有最低的能量消耗。智能数字剂量系列以全笔触长度运行，以确保最佳的准确性，启动和吸力，即使是高粘度或脱气液体。每个排放中风的持续时间根据容量集而变化，从而导致最佳的平滑和连续排放流量。点击式安装板允许在三个不同的位置上安装，而无需使用任何其他附件。控制立方可以轻松地转到前面，左右位置。点击车轮和多色背光图形图形，普通文本LC显示器使调试和操作直观。控制元素受透明盖的保护。

给药头由：

寿命长，通用，化学耐药的全斑diaphragm。
双球阀以获得最高剂量精度。
停用阀，可轻松启动。

操作模式：

ML/H，I/H或GPH中的手动给药。
ML/脉冲中的脉冲控制（包括内存功能）。
模拟控制0/4-20 MA（可扩展）。
ML，L或GAL中的基于脉冲的批处理功能。
基于计时器的批处理功能（剂量计时器，周期或周）。
fieldBus控制（profibusdp或带有e-box的modbus）。

其它功能：

泵待机期间的自动停用，以避免由于空气锁定而崩溃。
两个慢速步骤（抗浪费），50％（最大流量：3.75 l/h）和25％（最大流量：1.88 l/h），例如。用于高粘度或脱气液体。
服务信息显示以显示何时需要服务以及需要哪个磨损订单号。
两步键锁功能可保护泵免受未经授权的访问。
其他显示功能以提供更多信息，例如实际的MA输入信号。
计数器的总量数量（可重置），工作时间等。
保存和加载自定义设置以及重新加载工厂设置。

信号输入/输出：

脉冲输入，模拟0/4-20mA，外部停止。
低水平和空坦克信号的输入。
最大两个潜在的输出继电器。30 V AC/DC（可配置，例如警报，中风信号，泵剂量，计时器等）
输出模拟0/4-20mA。
FieldBus通信接口（Genibus，也用于进行其他Profibus dp e-box进行改造）。

安装集包括：

带滤网和重量的脚阀（带有两个级别开关）。
注射单元。
6 M PE（带有PVDF剂量头的ETFE）排放软管。
2 M PVC（带有PVDF剂量头的ETFE）吸管。
2 M PVC停用软管（4/6毫米）。
5 m控制电缆的所有进出信号。
5 m控制电缆，用于潜在的输出继电器。

订单信息

下载PDF

规格

控件：
控制变体：		ar
级别控制：		是的
模拟输入：		0/4-20 MA
脉冲控制：		是的
分机。停止输入：		是的
模拟输出：		0/4-20 MA
输出继电器：		2
巴士通信：		是的

液体：
泵送液体：		水
液体温度范围：		-10 .. 45°C
操作过程中的液体温度：		20°C
密度：		998.2 kg/m³

技术的：
类型键：		DDA 7.5-16 AR-PVC/V/C带ACC
最大限度。流动：		7.5 l/h
最大限度。在慢速模式下流动50％：		3.75 L/H
最大限度。以慢速模式流动25％：		1.88 L/H
最小流量：		2,5 mL/h
转下比率：		1：3000
铭牌上的批准：		CE，CSA-US，NSF61
阀类型：		标准
最大粘度为100％：		50 MPA
缓慢模式下的最大粘度50％：		1800 MPA
缓慢模式下的最大粘度25％：		2500 MPA
重复性的准确性：		1％

材料：
剂量头：		PVC（聚氯乙烯）
阀球：		陶瓷制品
垫片：		fkm

安装：
环境温度范围：		0 .. 45°C

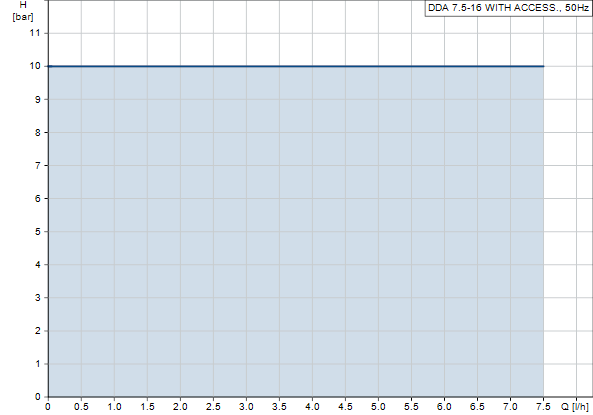

最大工作压力：		10条
安装集：		是的
安装类型：		没有安装集
泵入口：		4/6、6/9、6/12、9/12毫米
泵出口：		4/6、6/9、6/12、9/12毫米
最大限度。操作过程中的吸力：		6 m
最大限度。启动过程中的吸力：		2 m

电气数据：
最大功率输入-P1：		24 W
主频率：		50 Hz
额定电压：		1 x 100-240 V
外壳类（IEC 34-5）：		IP65 / NEMA 4X
电缆长度：		1.5 m
电缆塞的类型：		欧盟
浪涌电流：		23a在230V时为2ms

其他：
净重：		3公斤
总重量：		4公斤
颜色：		红色的
