Grundfos MD1.80.100.30.4.50d/450-2.se
产品ID：96102296

MD1.80.100.30.4.4.50d/450-2.se

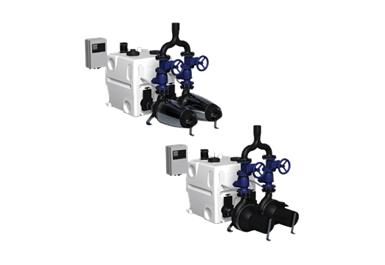

紧凑型废水提升站组成了一包一件或两个450升收集罐，两个水平潜水污水泵的SE范围，控制器，包括。模拟级别传感器和连接配件。

450升储罐由气密，无腐蚀聚乙烯和绝对气体和气味制成。它提供了

三个水平入口插座DN150，带有一个插座密封， 垂直入口连接DN100， 垂直连接DN75，用于弹性排气。连接件和夹具 两个水平连接零件DN40，带有一个连接件和夹具，用于手动隔膜泵（附件）。

该水箱的设计具有内部申请的倒角和吸入弯曲，以避免沉淀并减少残留水。如果有其他收集罐4连接套筒，则将DN150放在侧面。

水平污水泵为每个请求提供单个通道叶轮或涡流叶轮

自由通行最多80mm，可靠和无障碍操作， 一个独特的夹具系统，可在一分钟内拆卸液压和电机， 水密不锈钢电缆插头，可轻松维护和服务， 双轴密封弹药筒，可轻松维护和服务 - 电动机在绕组内部带有热开关 专利的冷却系统在SE范围内连续职责 电动机在绕组中带有热开关

隔离阀，非返回阀，排放管，手动操作的隔膜泵，螺栓和垫圈以及第三个450升储罐可作为配件提供。

带有微处理器的LC221控制器配备了显示器，以进行完整的监视可能性。泵和传感器连接到具有4m或10m电缆和管长的控制器。电源电缆为1,5m，带有插头（包括3相电动机的相位逆变器）无接触式电阻电阻压力传感器，可在机柜内部插入，由控制器监视，准确地显示出显示的毫米。储罐内部没有阻塞的自由压力管，没有可移动的零件。

控制器提供热电机保护和泵操作的监视。热电机保护由绕组中的热开关组成。

控制器功能：

泵的启动/三角洲操作> 5kW 开/关，基于压电传感器的连续信号对两个废水泵进行定期和故障转换 通过电动保护断路器和/或电流测量以及热开关的连接进行电动机保护。 通过运行时限制干燥运行电动机保护，并进行以下紧急操作 24小时自动测试在长期内进行

不活动

设置延迟时间： 停止延迟（达到停止级别的时间直到停止抽水为止） 开始延迟（达到开始级别的时间直到启动泵送） 警报延迟（出现故障的时间直到警报为

指示），以防止在储罐临时高水流入时，可以防止短时高级警报。

警报指示的自动当前测量 操作指示： 操作模式（自动，手册） 营业时间 冲动（开始次数） 最高测量电流 警报指示： 泵状态（运行，故障） 阶段序列故障和缺失阶段 热 - 开关故障 高水警报 服务/维护时间（可选）。 选择自动警报重置 最多20个警报的故障日志 不同的开始级别的选择 选择连接的传感器类型 传感器的校准（预设） 选择间隔（0、3、6或12个月）。

标准，LC 221具有6个潜在的输出：
- 泵运行 - 泵故障 - 高水位警报 - 常见故障。6个用于以下功能的数字输入：
- 连接压力传感器板（预组装） - 连接模拟传感器（4-20mA或0-5V） - 连接多达四个级别的开关或压力开关而不是模拟传感器 - 连接单独的级别开关以用于洪水用于洪水在多弯外检测。起重站通常安装在地下室内的一个污水中 - 建筑物中的最低点。例如地下水流入或水管破裂，控制器将指示警报。- 连接外部警报重置 - 连接电动机的热开关。

多升范围是由于标准EN12050-1设计的，该范围由外部研究所LGA批准和监视。进一步的批准是VDE，Ghost，CB，EMV

规格

技术的：
叶轮类型：		单个通道
最大粒径：		80毫米
主轴密封：		sic/sic
次级轴密封：		碳/陶瓷
最大限度。液压效率：		65％
铭牌上的批准：		EN 12050-1
材料：
泵外壳：		铸铁GG20
		EN-JL1030
叶轮：		铸铁GG20
		EN-JL1030
坦克：		聚乙烯
安装：
最高环境温度：		40°C
最大工作压力：		10条
法兰标准：		din
泵出口：		100
压力等级：		第10页
最大安装深度：		2 m
液体：
最高液体温度：		40°C
密度：		998.2 kg/m³
电气数据：
电源输入-P1：		2 x 3.7 kW
额定功率-P2：		2 x 3 kW
主频率：		50 Hz
额定电压：		3 x 380-415 V
电压公差：		+6/-10％
最大启动per。小时：		60
额定电流：		7,8-8,0 a
额定电流为3/4负载：		6.4 a
额定电流为1/2负载：		5.6 a
开始电流：		43 a
额定电流无负载：		5.1 a
Cos Phi -P.F.无负载：		0,12
Cos Phi -P.F.在3/4负载：		0,64
Cos Phi -P.F.在1/2负载：		0,5
额定速度：		1455 rpm
锁定旋转扭矩：		53 nm
故障扭矩：		71 nm
惯性的时刻：		0.0966千克平方米
全负载时的电动效率：		81.2％
3/4负载下的运动效率：		79.9％
1/2负载下的运动效率：		76.4％
杆数：		4
开始。方法：		直线
外壳类（IEC 34-5）：		IP68
绝缘班（IEC 85）：		F
电缆长度：		10 m
电缆类型：		H07RN-F
控件：
水分传感器：		没有水分传感器
油含水传感器：		没有油内传感器
坦克：
坦克的总数量：		900L。
在180毫米入口处的收集箱的总有效数量：		120升
250毫米入口的收集箱的总有效数量：		240升
