Grundfos MLD.22.3.4 3x230v
产品ID：97901109

MLD.22.3.4

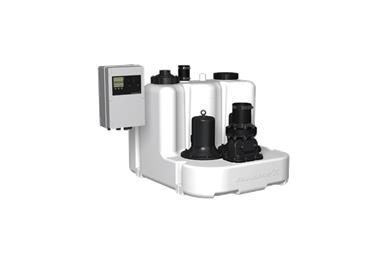

多升由完整的单元提供，由一个完全集成的收集罐组成，带有两个泵和潜水电动机，非返回阀，带有集成的Y分支管道，放电适配器，带有灵活的连接件DN100 DN100安装在收集罐上和一个PRE- 连接控制器水平传感器。

完全集成的收集箱具有用于连接入口管，排放管，排气管和手动隔膜泵（附件）的所有必要端口。

收集箱包含2个进气口。在顶部的阶梯坦克和DN50上的主入口DN150。

多升腐蚀无聚乙烯收集罐具有防气管和防水性，以及水密度，减少剩余水以及倒角底部设计的沉积较少。

带有涡流叶轮的泵和一个无维护的潜水电动机，两个轴密封之间的无害油填充的油室。旋转方向可以从外部螺栓下方的轴上观察到。

带有微处理器的LC221控制器配备了显示器，以进行完整的监视可能性。泵和传感器连接到具有4m或10m电缆和管长的控制器。电源电缆为1,5m，带有插头（包括3相电动机的相位逆变器）无接触式电阻电阻压力传感器，可在机柜内部插入，由控制器监视，准确地显示出显示的毫米。储罐内部没有阻塞的自由压力管，没有可移动的零件。

控制器提供热电机保护和泵操作的监视。热电机保护由绕组中的热开关组成。

控制器功能：

开/关，基于压电传感器的连续信号对两个废水泵进行定期和故障转换 通过电动保护断路器和/或电流测量以及热开关的连接进行电动机保护。 通过运行时限制干燥运行电动机保护，并进行以下紧急操作 24小时自动测试在长期内进行

不活动

设置延迟时间： 停止延迟（达到停止级别的时间直到停止抽水为止） 开始延迟（达到开始级别的时间直到启动泵送） 警报延迟（出现故障的时间直到警报为

指示），以防止在储罐临时高水流入时，可以防止短时高级警报。

警报指示的自动当前测量 操作指示： 操作模式（自动，手册） 营业时间 冲动（开始次数） 最高测量电流 警报指示： 泵状态（运行，故障） 阶段序列故障和缺失阶段 热 - 开关故障 高水警报 服务/维护时间（可选）。 选择自动警报重置 最多20个警报的故障日志 不同的开始级别的选择 选择连接的传感器类型 传感器的校准（预设） 选择间隔（0、3、6或12个月）。

标准，LC 221具有6个潜在的输出：
- 泵运行 - 泵故障 - 高水位警报 - 常见故障。6个用于以下功能的数字输入：
- 连接压力传感器板（预组装） - 连接模拟传感器（4-20mA或0-5V） - 连接多达四个级别的开关或压力开关而不是模拟传感器 - 连接单独的级别开关以用于洪水用于洪水在多弯外检测。起重站通常安装在地下室内的一个污水中 - 建筑物中的最低点。例如地下水流入或水管破裂，控制器将指示警报。- 连接外部警报重置 - 连接电动机的热开关。

多升范围是由于标准EN12050-1设计的，该范围由外部研究所LGA批准和监视。进一步的批准是VDE，Ghost，CB，EMV

规格

技术的：
叶轮类型：		涡流
最大粒径：		50毫米
阀类型：		皮瓣阀
材料：
垫片：		nbr
液体：
最高液体温度：		40°C
密度：		998.2 kg/m³
电气数据：
电源输入-P1：		2 x 3 kW
额定功率-P2：		2 x 2.5 kW
主频率：		50 Hz
额定电压：		3 x 230 V
电压公差：		+10/-14％
最大启动per。小时：		60
额定电流：		2 x 10,5 a
cos phi-功率因数：		0,78
额定速度：		1430 rpm
全负载时的电动效率：		80.8％
杆数：		4
开始。方法：		直线
外壳类（IEC 34-5）：		IP68
绝缘班（IEC 85）：		F
电缆塞的类型：		CEE 3P+E
电源电缆：		1.5 m
控件：
控制框的类型：		LC221.2
坦克：
坦克的总数量：		270 L
在180毫米入口处的收集箱的总有效数量：		190 L
