格兰富TP 50-190/4-A-F-A-BAQE 400D 50HZ
产品编号:96087285

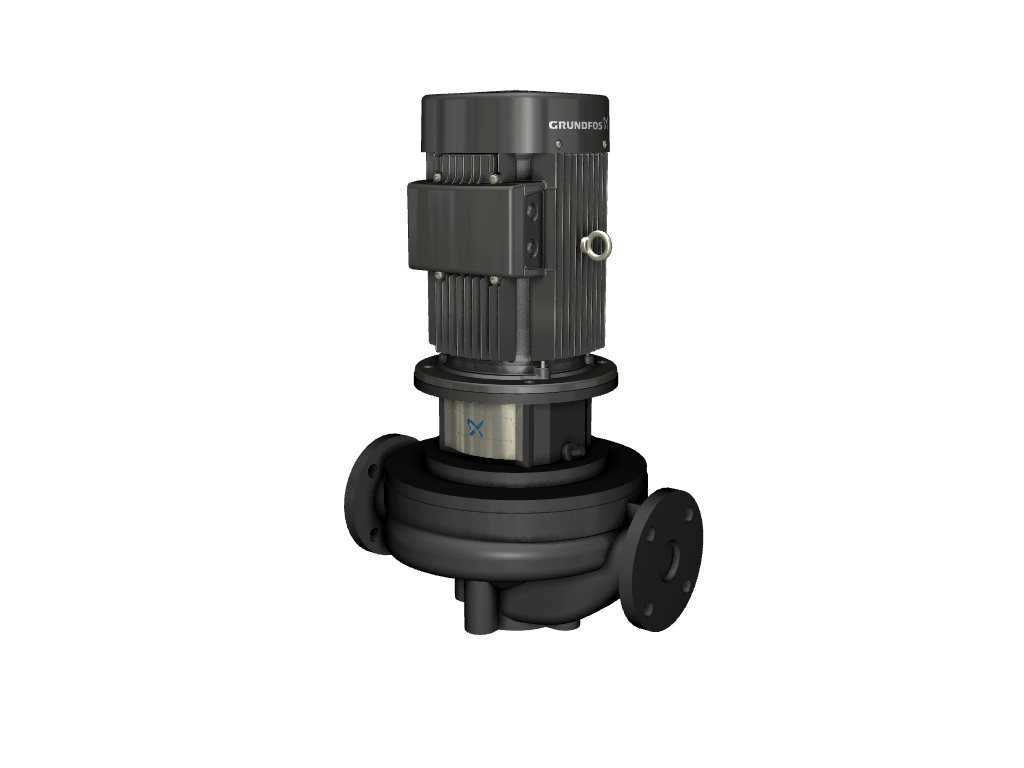

TP 50-190/4 A-F-A-BAQE

单级，紧密耦合，蜗壳泵具有相同直径的在线吸入和排出口。该泵采用顶抽式设计，即动力头(电机、泵头和叶轮)可拆卸以进行维护或维修，而泵壳则保留在管道中。该泵装有不平衡橡胶波纹管密封。轴封符合en12756。管道连接通过pn16 DIN法兰(EN 1092-2和ISO 7005-2)。泵装有风扇冷却的异步电机。

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		0 . .120°C
操作时液体温度:		20°C
密度:		998.2公斤/ m³

技术:
泵转速数据:		1450转
额定流量:		26.5 m³/ h
额定水头:		15.9米
实际叶轮直径:		240毫米
主要的轴封:		BAQE

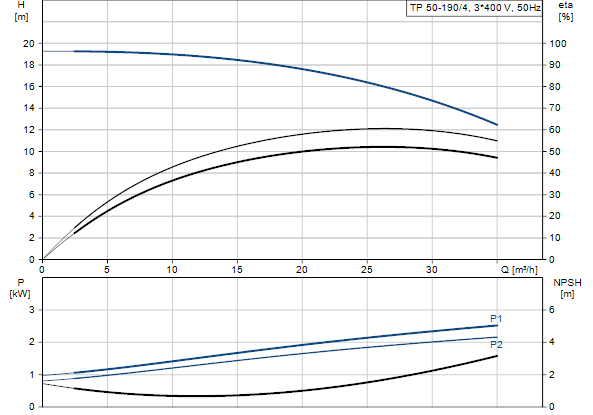

曲线公差:		ISO9906:2012 3 b

材料:
泵壳体:		铸铁
		EN-JL1040
		ASTM A48-40 B
叶轮:		铸铁
		EN-JL1030
		ASTM A48-30 B

安装:
环境温度范围:		-30 . .60°C
最大工作压力:		16条
法兰标准:		喧嚣
管道连接:		DN 50
泵吸入口:		DN 50
泵出口:		DN 50
压力等级:		PN 16

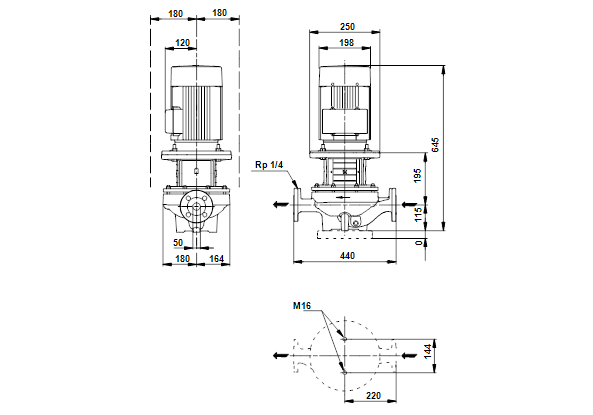

以港到港长度:		440毫米
电机法兰尺寸:		FF215

电子数据:
发动机类型:		100磅
即效率类:		IE3
额定功率- P2:		2.2千瓦
泵所需功率(P2):		2.2千瓦
电源频率:		50赫兹
额定电压:		3 x 380-415D V
额定电流:		4.9
起动电流:		600 - 660年%
Cos -幂因子:		0, 79 - 0, 73
额定转速:		1450转
效率:		86年IE3, 7%
电机满载时效率:		86.7%
3/4负载时电机效率:		87.7%
1/2负载时电机效率:		87.6%
极数:		4
外壳等级(IEC 34-5):		55尘埃/喷射
绝缘等级(IEC 85):		F

其他:
最小效率指数MEI≥:		0.70
ErP状态:		EuP独立/刺激。
净重:		79公斤
总重量:		96公斤
海运体积:		0.39 m³
