格兰富TP 80-150/4-A-F-A-BAQE 400D 50HZ
产品ID: 96108838

Tp 80-150/4 a-f-a-baqe

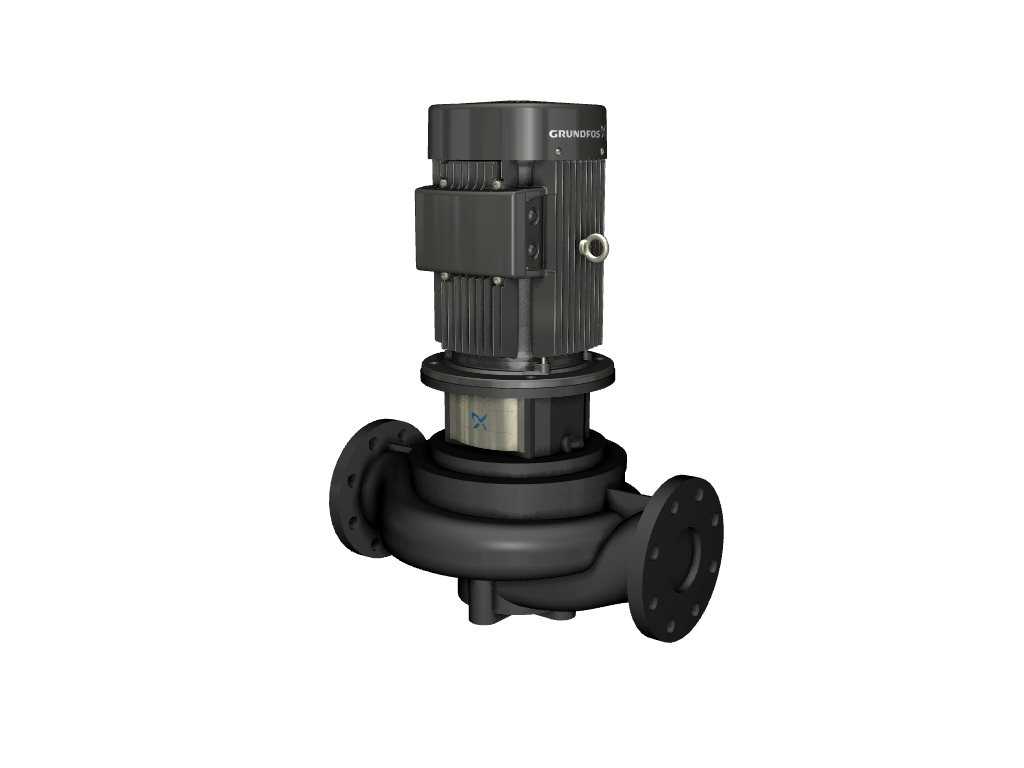

单级，紧密耦合的蜗壳泵，具有相同直径的直列吸入和排出口。该泵采用顶拔式设计，即动力头(电机、泵头和叶轮)可以拆卸下来进行维护或维修，而泵壳则保留在管道中。泵配有不平衡橡胶波纹管密封。轴封符合en12756。管道连接通过pn16 DIN法兰(EN 1092-2和ISO 7005-2)。泵配有风扇冷却异步电动机。

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		0 . .120°C
运行时液体温度:		20°C
密度:		998.2公斤/ m³

技术:
泵转速数据:		1455转
额定流量:		60.2 m³/ h
额定水头:		12.5米
实际叶轮直径:		205毫米
主轴密封:		BAQE
曲线公差:		ISO9906:2012 3 b

材料:
泵壳体:		铸铁
		EN-JL1040
		Astm a48-40 b .
叶轮:		铸铁
		EN-JL1030
		Astm a48-30 b

安装:
环境温度范围:		-30 . .60°C
最大工作压力:		16条
法兰标准:		喧嚣
管道连接:		DN 80
泵吸入口:		DN 80
泵出口:		DN 80
压力等级:		PN 16
以港到港长度:		500毫米
电机法兰尺寸:		FF215

电子数据:
发动机类型:		100信用证
IE效率等级:		IE3
额定功率—P2:		3千瓦
泵所需功率P2:		3千瓦
电源频率:		50赫兹
额定电压:		3 x 380-415D V
额定电流:		6.3
起动电流:		700 - 770年%
Cos -幂因数:		0, 82 - 0, 76
额定转速:		1440 - 1450转
效率:		87年IE3, 7%
电机满载效率:		87.7%
电机效率在3/4负载:		86%
1/2负载时电机效率:		84.5%
杆数:		4
外壳等级(IEC 34-5):		55尘埃/喷射
绝缘等级(IEC 85):		F

其他:
最小效率指数，MEI≥:		0.70
ErP状态:		EuP独立/刺激。
净重:		88公斤
总重量:		105公斤
海运体积:		0.39 m³
