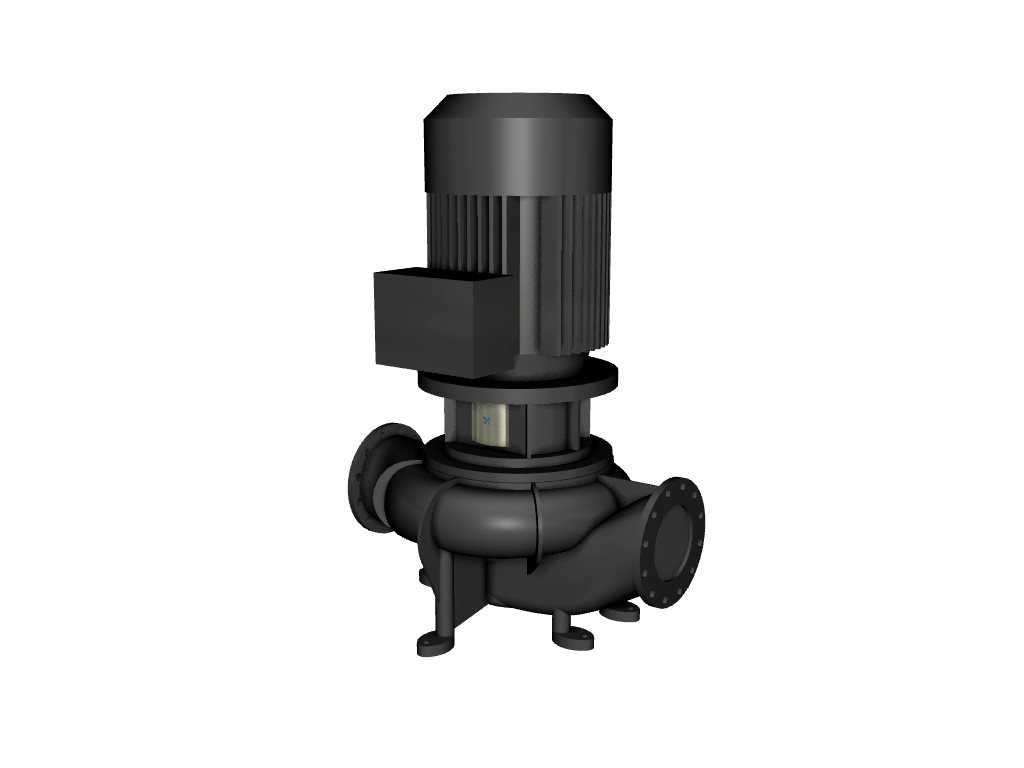

Grundfos TP 200-400/4-A-F-A-BQQE 400D 50Hz
产品ID：96306168

TP 200-400/4 A-F-A-BQQE

单阶段，紧密耦合的旋转泵，带有在线吸力和相同直径的放电端口。该泵是最高弹出的设计，即可以卸下电动头（电机，泵头和叶轮）进行维护或服务，而泵壳保留在管道中。该泵装有不平衡的橡胶风琴密封。轴密封根据EN 12756表示。管道连接是通过PN 16 DIN法兰（EN 1092-2和ISO 7005-2）。该泵装有风扇冷却的异步电动机。

订单信息

下载PDF

规格

液体：
泵送液体：		水
液体温度范围：		-25 .. 120°C
操作过程中的液体温度：		20°C
密度：		998.2 kg/m³

技术的：
泵数据的速度：		1485 rpm
额定流程：		433立方米/H
评分头：		35 m
实际的叶轮直径：		343毫米
主轴密封：		bqqe
曲线公差：		ISO9906：2012 3B

材料：
泵外壳：		铸铁
		EN-JL1040
		ASTM A48-40 b
叶轮：		铸铁
		EN-JL1030
		ASTM A48-30 b

安装：
环境温度范围：		-20 .. 55°C
最大工作压力：		16条
法兰标准：		din
管道连接：		DN 200
泵入口：		DN 200
泵出口：		DN 200
压力等级：		第16页
端口到端口长度：		1000毫米
电动机的法兰尺寸：		FF500

电气数据：
电机类型：		西门子
IE效率课：		IE3
额定功率-P2：		55 kW
泵要求的电源（P2）：		55 kW
主频率：		50 Hz
额定电压：		3 x 380-420d/660-725y V
额定电流：		100-93,0/58,0-54,0 a
开始电流：		680-680％
cos phi-功率因数：		0,87
额定速度：		1480 rpm
效率：		IE3 94,6％
全负载时的电动效率：		94.6-94.6％
3/4负载下的运动效率：		95.1-95.1％
1/2负载下的运动效率：		95.0-95.0％
杆数：		4
外壳类（IEC 34-5）：		55尘埃/喷气
绝缘班（IEC 85）：		F

其他：
最低效率指数，MEI≥：		0.70
ERP状态：		EUP独立/产品。
净重：		854公斤
总重量：		898公斤
运输量：		3.13立方米
丹麦VVS号：		381719400
