格兰富TP 40-630/2-A-F-A-BAQE 400 d 50赫兹
产品编号:98743199

TP 40-630/2 A-F-A-BAQE

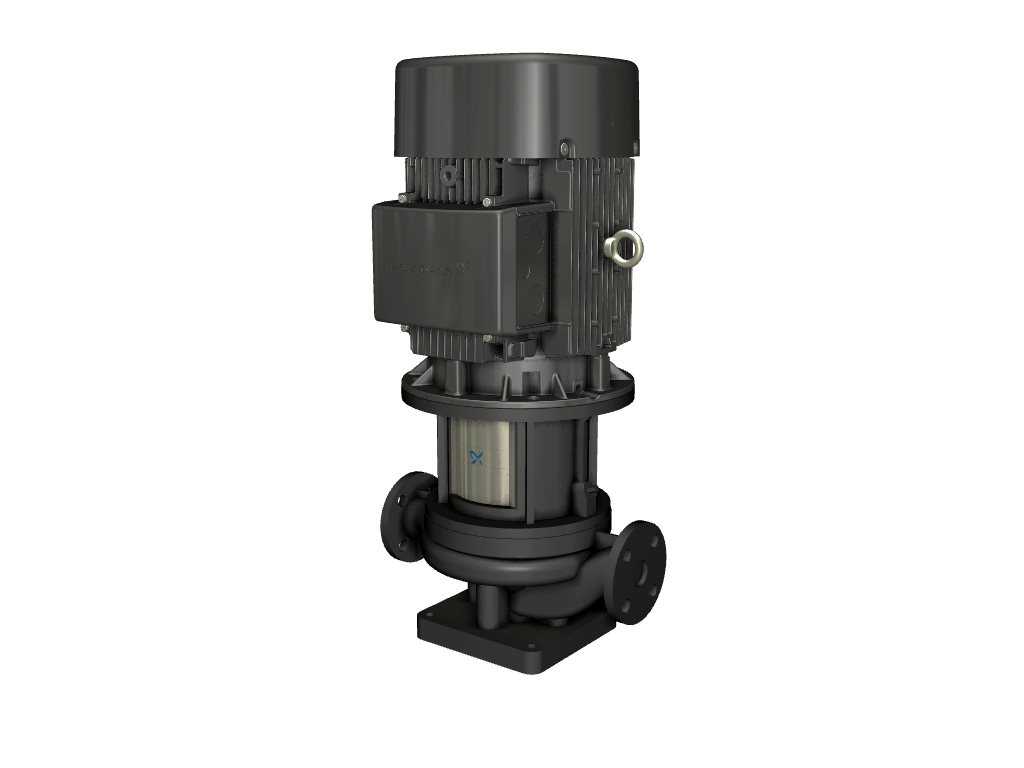

短背的,单级蜗壳泵与管路吸入和排出端口相同的直径。top-pull-out泵的设计,即动力头(电机、水泵扬程和叶轮)可以删除维护或服务而泵壳体仍在管道工程。泵安装了一个不平衡的橡胶波纹管密封。轴封是根据EN 12756。管道工程通过PN 16 DIN法兰连接(EN 1092 - 2和ISO 7005 - 2)。泵是配备了一个风扇冷却异步电动机。

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		0 . .120°C
液体温度在操作:		20°C
密度:		998.2公斤/ m³

技术:

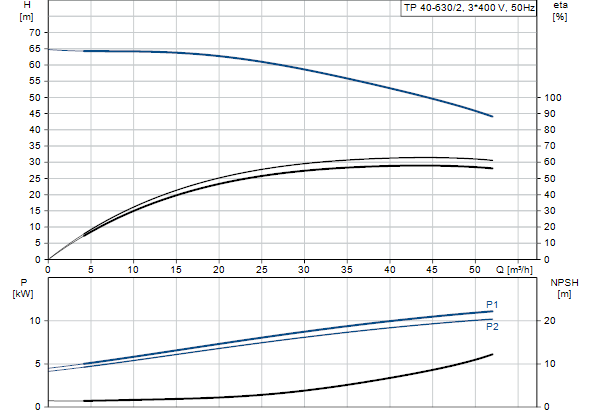

速度泵数据:		2930转
额定流量:		44.6 m³/ h
额定水头:		49.9米
实际叶轮直径:		219毫米
主要的轴封:		BAQE
曲线公差:		ISO9906:2012 3 b

材料:
泵壳体:		铸铁
		EN-JL1040
		ASTM A48-40 B
叶轮:		铸铁
		EN-JL1030
		ASTM A48-30 B

安装:
环境温度范围:		-30 . .60°C
最大工作压力:		16条
法兰标准:		喧嚣
管道连接:		DN 40
泵吸入口:		DN 40
泵出口:		DN 40
压力等级:		PN 16

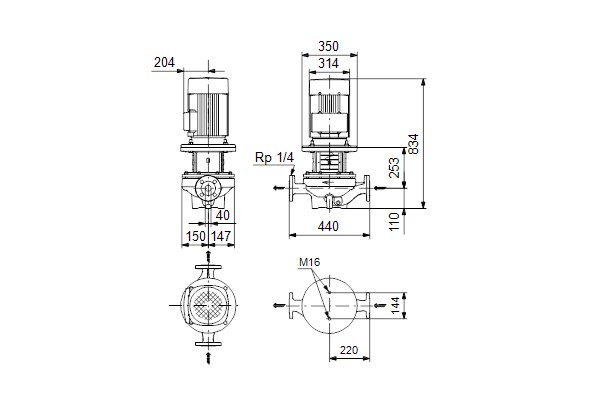

以港到港长度:		440毫米
电机法兰尺寸:		FF300

电子数据:
发动机类型:		160 mb
即效率类:		IE3
额定功率- P2:		11千瓦
权力(P2)所需的泵:		11千瓦
电源频率:		50赫兹
额定电压:		3 x 380 - 415 d / 660 - 690 y V
额定电流:		20 8-19 8/12划分的8
起动电流:		660 - 780年%
Cosφ-功率因数:		0,88 - 0,84
额定转速:		2940 - 2950转
效率:		91年IE3, 2%
电动机在满载效率:		91.2%
电动机效率在3/4负载:		91.8%
电动机效率在1/2负载:		91.3%
极数:		2
外壳类(IEC 34-5):		55尘埃/喷射
绝缘等级(IEC 85):		F

其他:
最低效率指数,梅≥:		0.7
ErP状态:		EuP独立/刺激。
净重:		145公斤
总重量:		174公斤
海运体积:		1.12 m³
