格兰富TP 125-100/6-A-F-A-BAQE 400D 50HZ
产品编号:98743768

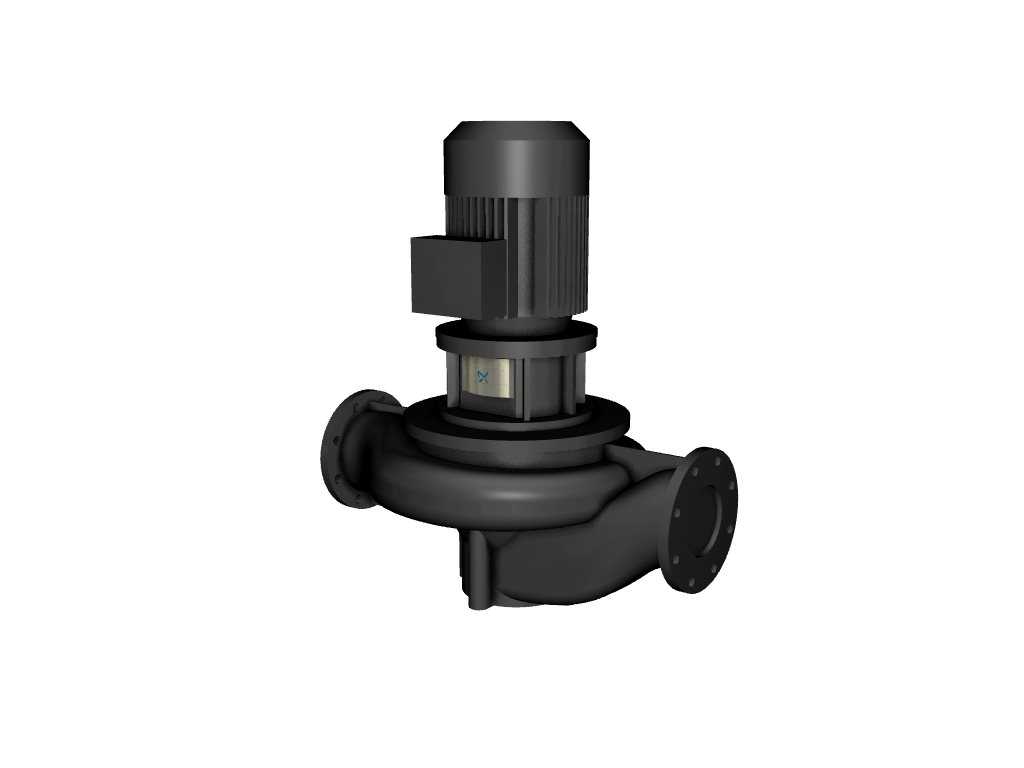

TP 125 - 100/6 A-F-A-BAQE

单级、紧密耦合、蜗壳泵，具有相同直径的直线吸入和排出端口。该泵为顶拔式设计，即动力头(电机、泵头和叶轮)可以拆卸下来进行维护或维修，而泵壳仍留在管道中。该泵装有不平衡橡胶波纹管密封。轴封符合en12756标准。管道连接通过pn16 DIN法兰(EN 1092-2和ISO 7005-2)。该泵装有一个风扇冷却的异步电动机。

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		0 . .120°C
运行时液体温度:		20°C
密度:		998.2公斤/ m³

技术:

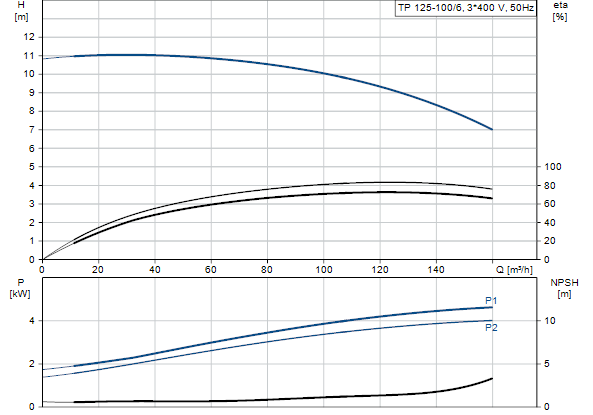

泵转速数据:		970转
额定流量:		123 m³/ h
额定水头:		9.22米
实际叶轮直径:		267毫米
主要的轴封:		BAQE
曲线公差:		ISO9906:2012 3 b

材料:
泵壳体:		铸铁
		EN-JL1040
		ASTM A48-40 B
叶轮:		铸铁
		EN-JL1030
		ASTM A48-30 B

安装:
环境温度范围:		-20 . .55°C
最大工作压力:		16条
法兰标准:		喧嚣
管道连接:		DN 125
泵吸入口:		DN 125
泵出口:		DN 125
压力等级:		PN 16

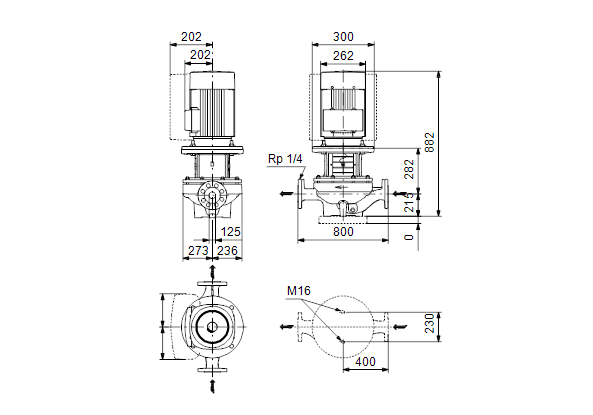

以港到港长度:		800毫米
电机法兰尺寸:		FF265

电子数据:
发动机类型:		西门子
即效率类:		IE3
额定功率—P2:		4千瓦
泵所需功率(P2):		4千瓦
电源频率:		50赫兹
额定电压:		3 x 380-420D/660-725Y V
额定电流:		9可达20/5,20,80 A
起动电流:		650 - 650年%
Cos -功率因数:		0,8
额定转速:		970转
效率:		86年IE3, 8%
电机满载效率:		86.8 - -86.8%
3/4负载时电机效率:		87.7 - -87.7%
1/2负载时电机效率:		87.4 - -87.4%
极数:		6
外壳等级(IEC 34-5):		55尘埃/喷射
绝缘等级(IEC 85):		F

其他:
最小效率指数，MEI≥:		0．7
ErP状态:		EuP独立/刺激。
净重:		234公斤
总重量:		267公斤
海运体积:		1.12 m³
