Grundfos TP 50-60/2-A-F-Z-Bube 400Y 50Hz
产品ID：96402097

TP 50-60/2 B A-F-Z-Bube

单阶段，紧密耦合的旋转泵，带有在线吸力和相同直径的放电端口。该泵是最高弹出的设计，即可以卸下电动头（电机，泵头和叶轮）进行维护或服务，而泵壳保留在管道中。该泵装有不平衡的橡胶风琴密封。轴密封根据EN 12756表示。管道连接是通过PN 6/10 DIN法兰（EN 1092-2和ISO 7005-2）。该泵装有风扇冷却的异步电动机。

Grundfos TP 50-60/2-A-F-Z-Bube 400Y 50Hz

订单信息

下载PDF

规格

液体：
泵送液体：		水
液体温度范围：		0 .. 140°C
操作过程中的液体温度：		20°C
密度：		998.2 kg/m³

技术的：
泵数据的速度：		2870 rpm
额定流程：		16.2立方米/H
评分头：		4.4 m
主轴密封：		牙

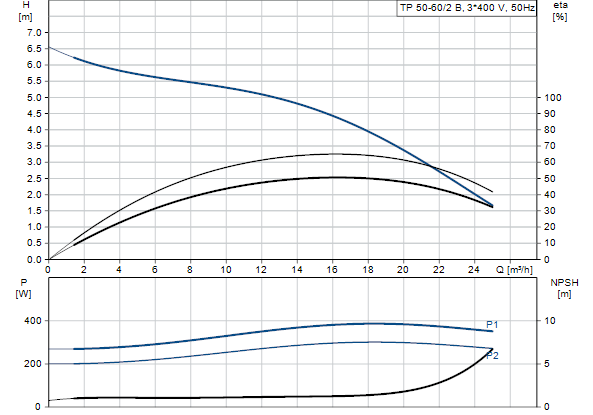

曲线公差：		ISO9906：2012 3B

材料：
泵外壳：		青铜
		Din W.-nr.2.1050
		ASTM B505-C90700
叶轮：		不锈钢
		Din W.-nr.1.4301
		AISI 304

安装：
环境温度范围：		-30 .. 40°C
最大工作压力：		10条
法兰标准：		din
管道连接：		DN 50
压力等级：		PN 6/10

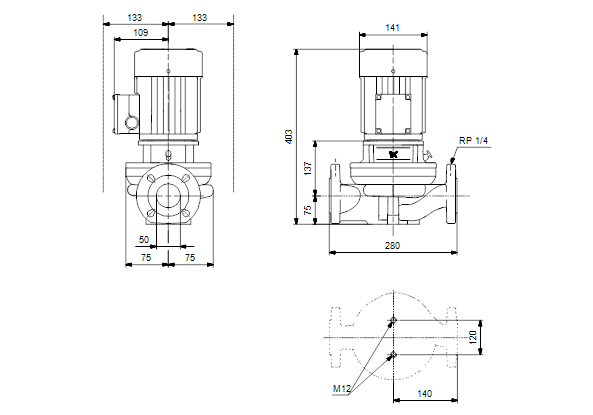

端口到端口长度：		280毫米
电动机的法兰尺寸：		FT85

电气数据：
电机类型：		71a
IE效率课：		IE3
额定功率-P2：		0.37 kW
泵要求的电源（P2）：		0.37 kW
主频率：		50 Hz
额定电压：		3 x 220-240D/380-415Y V
额定电流：		1,74/1,00 A
开始电流：		490-530％
cos phi-功率因数：		0,80-0,70
额定速度：		2850-2880 rpm
效率：		IE3 73,8％
全负载时的电动效率：		73.8％
3/4负载下的运动效率：		79.0％
1/2负载下的运动效率：		75.5％
杆数：		2
外壳类（IEC 34-5）：		55尘埃/喷气
绝缘班（IEC 85）：		F

其他：
最低效率指数，MEI≥：		0.60
ERP状态：		EUP独立/产品。
净重：		29.8公斤
总重量：		32.3公斤
运输量：		0.06立方米
