Grundfos TPED 100-330/4-A-F-A-BAQE 3x400 50Hz
产品ID：96110454

TPED 100-330/4 A-F-A-BAQE

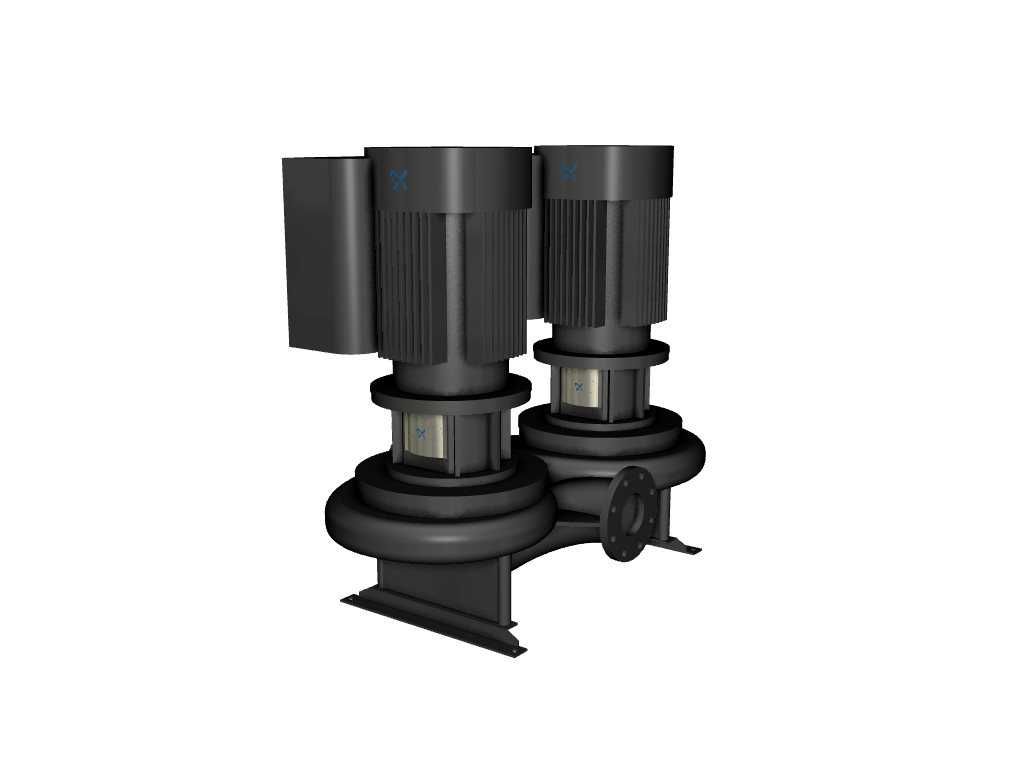

单阶段，近耦合，焊接双头泵，带有线吸入和同一直径的放电端口。双头泵设计带有两个平行的功率头。该泵是最高弹出的设计，即可以卸下电动头（电机，泵头和叶轮）进行维护或服务，而泵壳保留在管道中。每个动力头都装有不平衡的橡胶风龙密封。轴密封根据EN 12756表示。管道连接是通过PN 16 DIN法兰（EN 1092-2和ISO 7005-2）。每个功率头都配备具有固定尺寸的风扇冷却异步电动机。电动机在电机端子盒中包含一个频转换器和PI控制器。这使电动机速度的不断变化控制，这再次使性能适应给定的要求。

订单信息

下载PDF

规格

液体：
泵送液体：		水
液体温度范围：		0 .. 120°C
操作过程中的液体温度：		20°C
密度：		998.2 kg/m³

技术的：
泵数据的速度：		1460 rpm
额定流程：		124立方米/H
评分头：		26.5 m
实际的叶轮直径：		299毫米
主轴密封：		巴克
曲线公差：		ISO9906：2012 3B

材料：
泵外壳：		铸铁
		EN-JL1040
		ASTM A48-40 b
叶轮：		铸铁
		EN-JL1030
		ASTM A48-30 b

安装：
环境温度范围：		-20 .. 40°C
最大工作压力：		16条
法兰标准：		din
管道连接：		DN 100
压力等级：		第16页

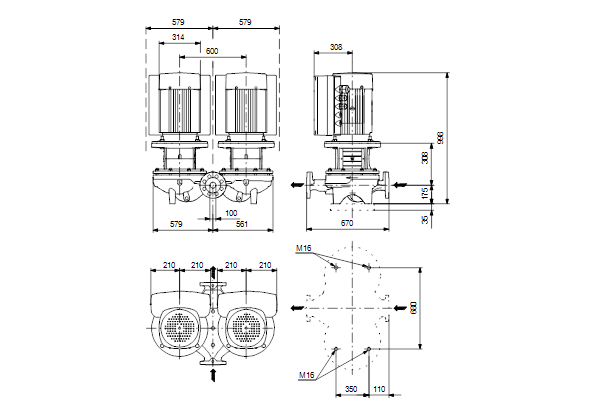

端口到端口长度：		670毫米
电动机的法兰尺寸：		FF300

电气数据：
电机类型：		160磅
IE效率课：		IE3
额定功率-P2：		2 x 15 kW
主频率：		50 Hz
额定电压：		3 x 380-480 V
额定电流：		30,0-25,4 a
cos phi-功率因数：		0,90-0,85
额定速度：		240-1750 rpm
效率：		IE3 92,1％
杆数：		4
外壳类（IEC 34-5）：		IP55
绝缘班（IEC 85）：		F

其他：
最低效率指数，MEI≥：		0.69
ERP状态：		EUP独立/产品。
净重：		703公斤
总重量：		734公斤
运输量：		1.52立方米
