格兰富TPE2 D 100-150-N-A-F-A-BQQE
产品ID: 98417061

Tpe2 d 100-150-n a-f-a-bqqe

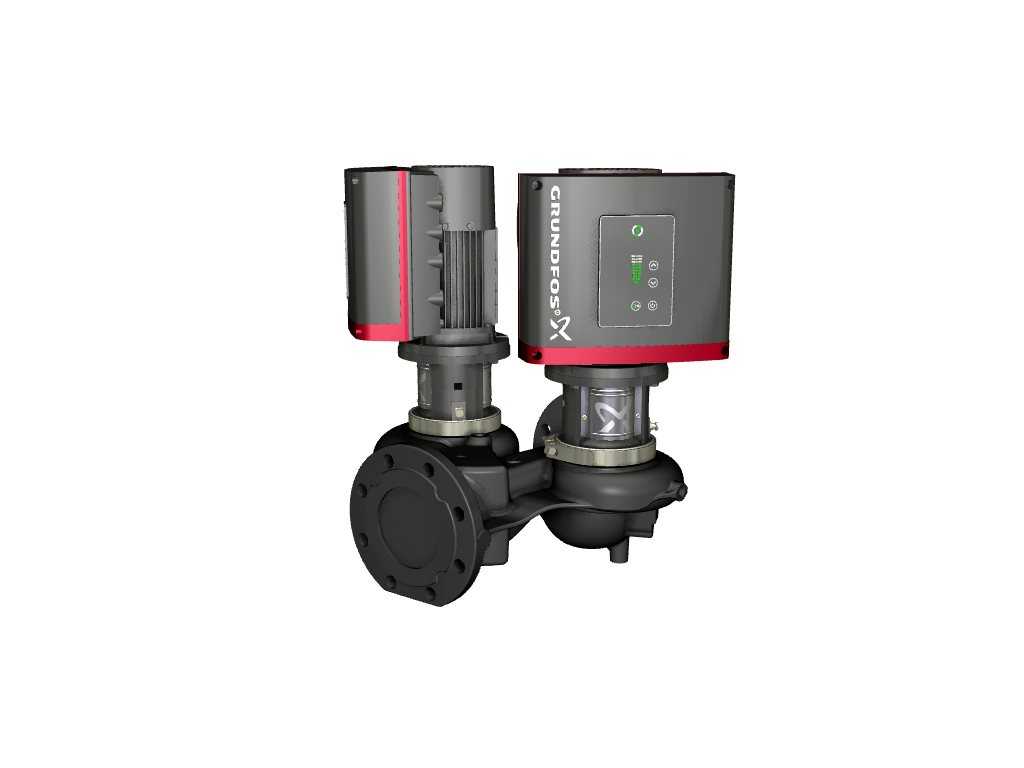

单级，紧密耦合，蜗壳双头泵具有相同直径的在线吸入和排出口。双头泵采用两个平行动力头设计。该泵采用顶抽式设计，即动力头(电机、泵头和叶轮)可拆卸以进行维护或维修，而泵壳则保留在管道中。每个动力头都装有不平衡橡胶波纹管密封。轴封符合en12756。管道连接通过pn16 DIN法兰(EN 1092-2和ISO 7005-2)。每个动力头都装有风扇冷却，永磁同步电机相同的大小。所述电机包括电机终端盒中的变频器和PI控制器。这使电机速度的连续可变控制，这再次使性能适应给定的要求。

订单信息

下载

规范

液体:
注入的液体:		水
液体温度范围:		-25 . .120°C
操作时液体温度:		20°C
密度:		998.2公斤/ m³

技术:
泵转速数据:		3410转
额定流量:		44.1 m³/ h
额定水头:		9.8米
实际叶轮直径:		90毫米
主轴密封:		BQQE

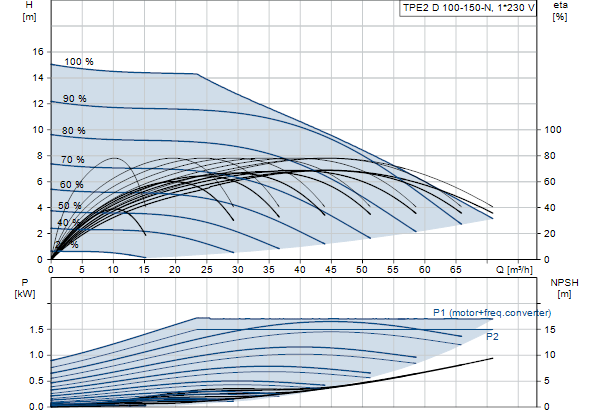

曲线公差:		ISO9906:2012 3 b

材料:
泵壳体:		铸铁
		EN-JL1040
		Astm a48-40 b
叶轮:		复合PES/PP 30% GF

安装:
环境温度范围:		-20 . .50°C
最大工作压力:		16条
法兰标准:		喧嚣
管道连接:		DN 100
压力等级:		PN 16
以港到港长度:		450毫米
电机法兰尺寸:		56 c

电子数据:
发动机类型:		90 sc
IE效率类:		IE5
额定功率- P2:		2 x 1.5 kW
电源频率:		50赫兹
额定电压:		1 × 200-240 V
额定电流:		9日10 - 7,结果60
Cos -幂因子:		0, 99
额定转速:		360 - 4000转
效率:		87年,4%
外壳等级(IEC 34-5):		IP55
绝缘等级(IEC 85):		F

其他:
最小效率指数MEI≥:		0.7
ErP状态:		EuP独立/刺激。
净重:		72.3公斤
总重量:		87.9公斤
海运体积:		0.31 m³
