Grundfos TPE2 D 100-150-N-A-F-A-BQQE
产品ID：98417167

TPE2 D 100-150-N A-F-A-BQQE

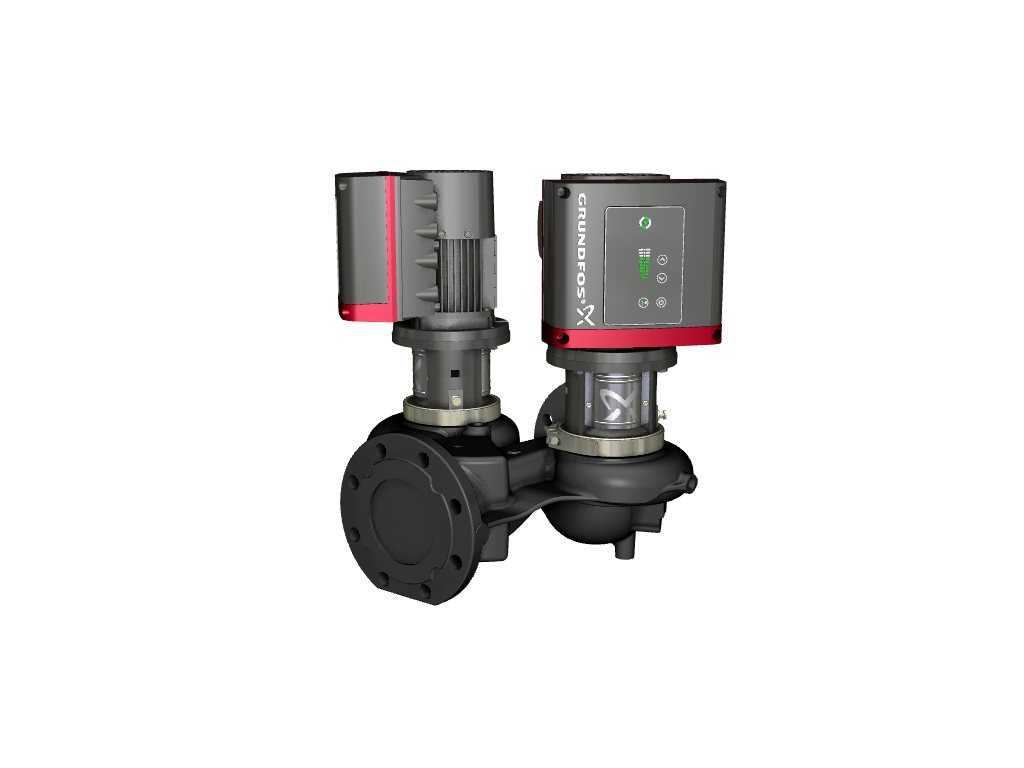

单阶段，近耦合的，焊接双头泵，带有线吸入和同一直径的放电端口。双头泵设计带有两个平行的功率头。该泵是最高弹出的设计，即可以卸下电动头（电机，泵头和叶轮）进行维护或服务，而泵壳保留在管道中。每个动力头都装有不平衡的橡胶风龙密封。轴密封根据EN 12756表示。管道连接是通过PN 16 DIN法兰（EN 1092-2和ISO 7005-2）。每个功率头都装有扇形，永久性磁铁同步电动机，其大小相同。电动机在电机端子盒中包含一个频转换器和PI控制器。这使电动机速度的不断变化控制，这再次使性能适应给定的要求。

订单信息

下载PDF

规格

液体：
泵送液体：		水
液体温度范围：		-25 .. 120°C
操作过程中的液体温度：		20°C
密度：		998.2 kg/m³

技术的：

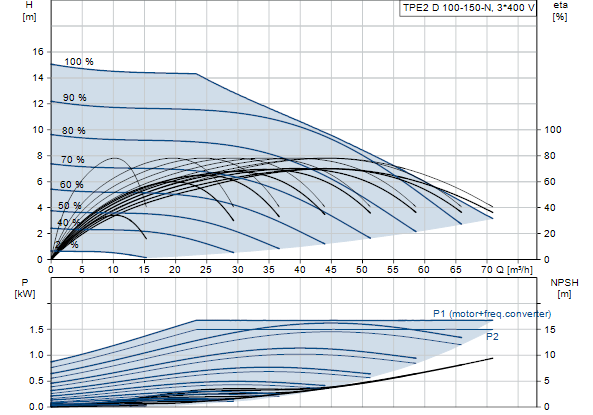

泵数据的速度：		3410 rpm
额定流程：		44.1立方米/H
评分头：		9.8 m
实际的叶轮直径：		90毫米
主轴密封：		bqqe
曲线公差：		ISO9906：2012 3B

材料：
泵外壳：		铸铁
		EN-JL1040
		ASTM A48-40 b
叶轮：		复合PES/pp 30％GF

安装：
环境温度范围：		-20 .. 50°C
最大工作压力：		16条
法兰标准：		din
管道连接：		DN 100
压力等级：		第16页

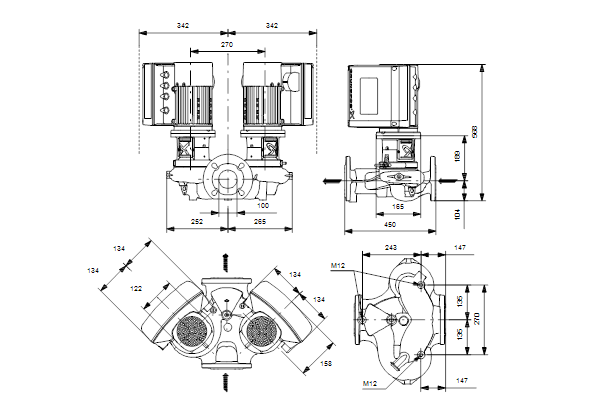

端口到端口长度：		450毫米
电动机的法兰尺寸：		56c

电气数据：
电机类型：		90SC
IE效率课：		IE5
额定功率-P2：		2 x 1.5 kW
主频率：		50 Hz
额定电压：		3 x 380-500 V
额定电流：		2,90-2,40 a
cos phi-功率因数：		0,92-0,85
额定速度：		360-4000 rpm
效率：		88.9％
外壳类（IEC 34-5）：		IP55
绝缘班（IEC 85）：		F

其他：
最低效率指数，MEI≥：		0.7
ERP状态：		EUP独立/产品。
净重：		75.6公斤
总重量：		91.2公斤
运输量：		0.31立方米
