海水淡化

核心流程海水淡化是反渗透过程。它由一个高压泵接着是能量回收装置反渗透膜

SWRO

高压泵

在进入海水反渗透膜之前,澄清的海水由高压泵加压,通常在55到85巴之间,这取决于水的温度和盐度。

主要海域和大洋水的组成

计算需要施加的压强

泵的类型

柱塞泵或柱塞泵离心泵> 5m3 /h

设计压力

55 - 85酒吧

材料

青铜

CO/ Ni合金

Ss 904l

2205不锈钢


能量回收装置(ERD)

反渗透膜上的压降约为1.5至2巴,这取决于每个压力容器的元件数量,因此浓缩液在高压下释放。

由于有了能量回收装置,可以再利用浓缩液流中的能量。浓缩液被引导到ERD,在那里它直接将其能量转移到进水的一部分。

能量回收主要有两个概念:

-能量回收涡轮(ERT)

固态硬盘海量存储系统(MSS)中
由联邦储蓄公司提供

-压力交换器(PX)

格兰富提供


例子

海水流速:100 m3/h
施加压力:75巴
回收率:40%
渗透流量:40 m3/h

无能量回收装置所需功率:300千瓦
比能:300/40 = 7.5 kWh/m3

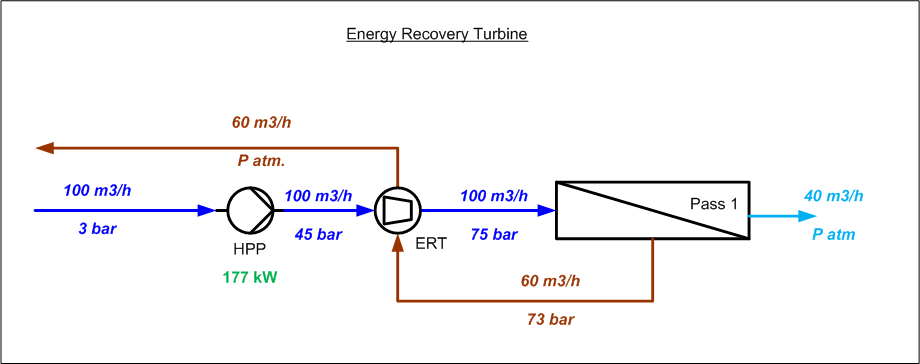

能量回收涡轮所需功率:177千瓦
比能:177/40 = 4.4 kWh/m3

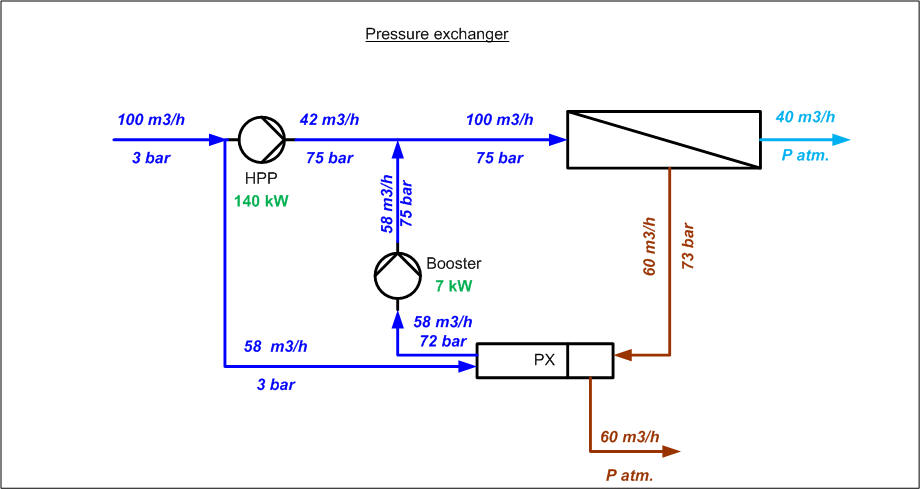

压力交换器所需功率:140千瓦
比能:140/40 = 3.5 kWh/m3

设备类型 节约能源 成本
能量回收涡轮(ERT) 30 - 40% +
压力交换器(PX) 50 - 60% ++

海水淡化成本分析

参见海水反渗透流程图

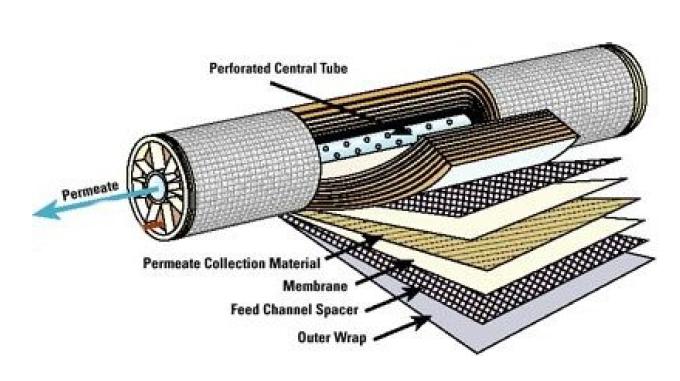

螺旋缠绕海水反渗透模块

最常用的反渗透膜用于海水淡化是螺旋缠绕薄膜复合材料。它们存在于像信封一样密封的平板中,并缠绕成螺旋状。

含有盐的浓缩水被膜排斥,不与产品管连接。浓缩水从与进料相对的元件一侧排出。原水饲料进入膜层。施加压力迫使原水穿过膜层进入产品管。产品水收集在产品管中,可以从膜元件的任何一端输出。

螺旋缠绕反渗透膜

有3种典型的膜直径:2.5”,4”和8”。海水反渗透膜最大渗透流量为1.4 ~ 37.9 m3/d,因此经常需要许多膜来满足工厂渗透生产的要求。

海水反渗透膜薄膜复合材料由陶氏化学(Filmtec), hydrautics, Osmonics (Desal)和Toray制造。

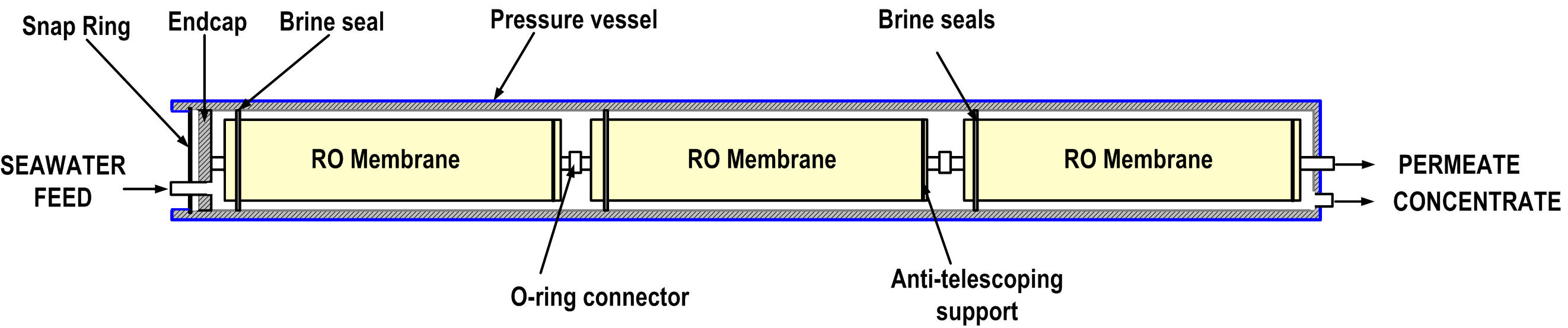

膜在压力容器中串联密封,每个压力容器的膜元件数量可以从1到8个不等:

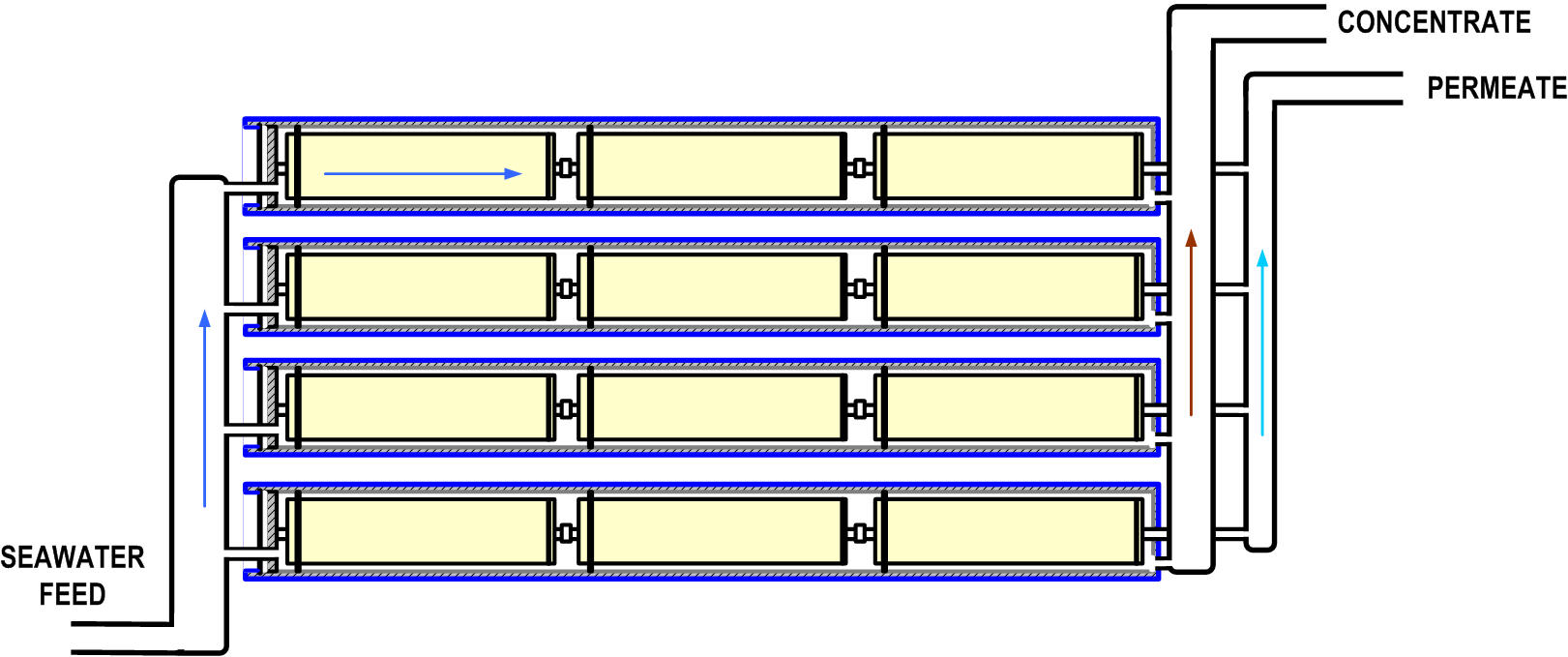

然后平行布置压力容器,以满足膜流量和压力规格以及工厂生产要求:



所需的膜和压力容器的总数及其排列(阵列)取决于渗透流量和施加的压力,即盐度和温度。


反渗透压力容器机架

LENNTECH工程师根据您的水规格设计和尺寸最具成本效益的海水反渗透工艺。
