泡点

定义和原理

气泡点法是目前应用最广泛的孔径测定方法。它是基于这样一个事实:对于给定的流体和孔隙尺寸,在恒定的润湿下,迫使气泡通过孔隙所需的压力与孔的大小成反比。
毛细管理论指出,毛细管中水柱的高度与毛细管直径成间接比例。
表面张力将毛细管中的水托起,当毛细管直径变小时,水柱中的重量就变大。水可以在与水柱等效高度相同的压力下被向下推。因此,通过确定将水从毛细管中挤出所必需的压力,就可以计算出毛细管的直径。
在实践中,可以通过用流体润湿滤芯并测量从滤芯上表面喷出第一气泡流的压力来确定滤芯的孔径。

过程

气泡点测试的程序在美国测试和材料协会标准(ASMT)方法F316中有描述。
过滤器的顶部与液体接触,底部与空气接触,过滤器支架连接到一个调节压力的源。空气压力逐渐增加,并注意到液体一侧气泡的形成。当压力低于气泡点时,气体仅通过扩散通过过滤器,但当压力高到足以将液体从孔隙中排出时,就会开始大量流动,并出现气泡。
初始泡试验压力决定了最大孔的大小(和位置),开泡点压力决定了元件的平均孔径。后者既受流速的影响,也受压力的影响。
该过渡压力与气泡点压力的理论关系为:

D = (4g xcosq) / P

地点:
P =气泡点压力
G =液体表面张力(水为72达因/厘米)
Q =液固接触角(对于水通常假设为零)
D =孔隙直径

由于实际滤芯中的孔隙不可能是毛细管形状的,因此有必要在公式中引入形状修正系数K。
由于g和q是常数,可以通过引入经验因子K来简化公式1根据过滤材料和形式的不同,各单位员工:

D = k1/ P

D同样是孔的最大平均直径,单位为mm。

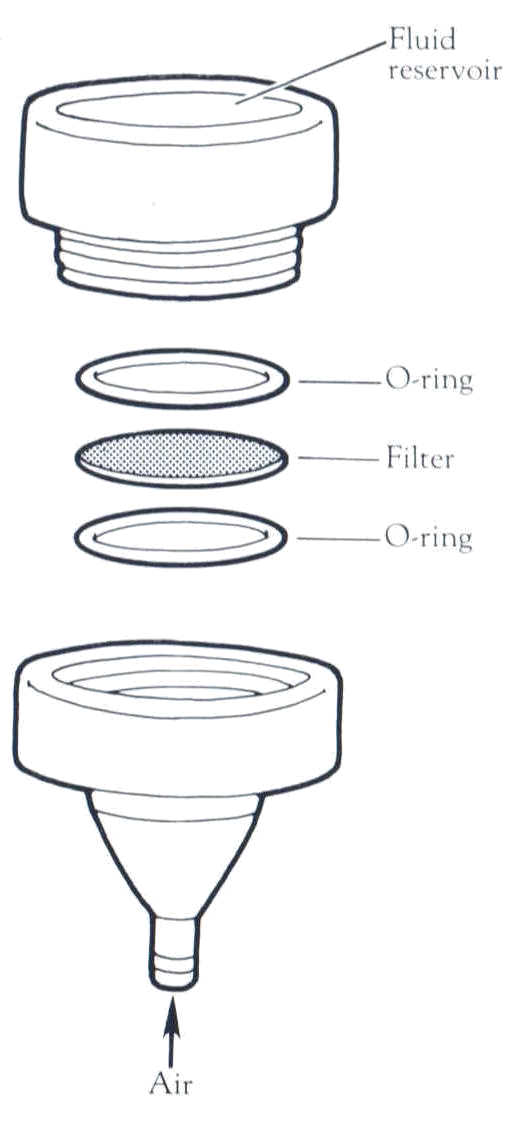

过滤器和过滤器支架的布置

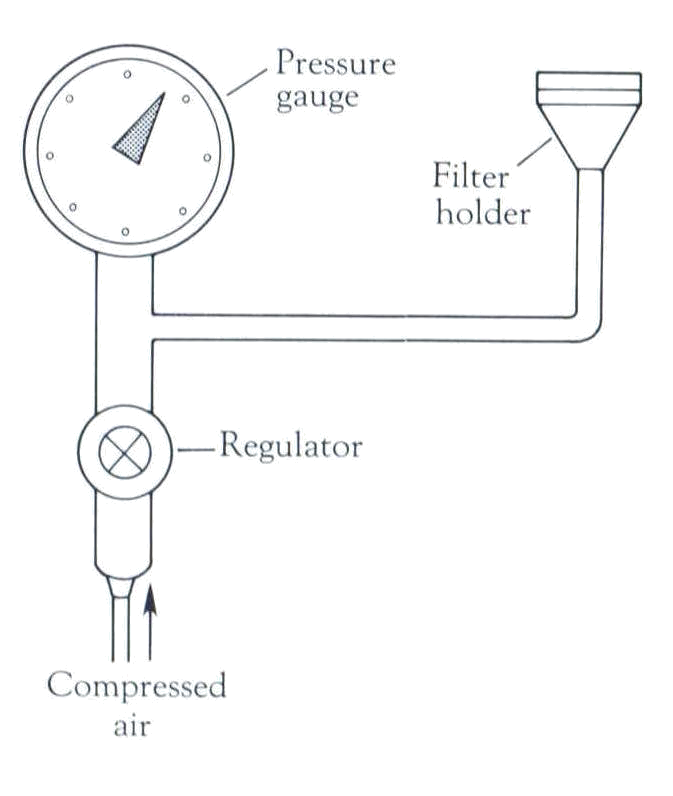

过滤器支架与压力调节系统的连接

气泡的出现

优势

气泡点测试的一大优点是它可以在实际使用条件下对过滤器进行测试,也可以与任何过滤器进行测试。这是一种无损检测,因此它不会污染过滤器,因此可用于确定过滤器的完整性,以及建立绝对额定值。
在未来,随着计算机软件和控制的进一步优势,有可能使用流量或压力增加的数据来更准确地确定在达到气泡点之前样品中发生的情况,例如扩散。

相关的话题

β系数

过滤器的绝对额定值与名义额定值

沉积物的过滤器

油过滤和油块过滤器

来源
过滤器及过滤手册, T·克里斯托弗·迪肯森,爱思唯尔,1997年1月1日
膜过滤——Thomas D. Brock, Science Tech, Inc.麦迪逊
