冷却塔资料

冷却塔介绍

工业的机器和过程，以及那些致力于人类舒适和福祉的机器和过程，产生了大量的热量，如果这些机器和过程要继续有效地运行，就必须不断地释放这些热量。虽然这些热量通常被转移到一个凉爽的流动的水量中，但最终总是排到大气中，并且总是通过某种形式的热交换器来完成。

蒸发的自然过程使它们成为非常有效的传热媒介，尽管由于它们有限的表面积和完全依赖随机风，它们的效率有些低。

冷却塔的种类

冷却塔的设计和制造有几种类型:

1. 大气
2. 机械通风

a.强行提款

b.引风

3. 混合草案
4. 按气流分类

一个逆流。

b。横流式的

. 1双侧

a .单流式

c。SPRAY-FILLED

5. 按结构分类

一。FIELD-ERECTED

b。组装

6. 按形状打字

一个直线。

b.圆形机械牵伸(RMD)

7. 按传热方法分类

一个蒸发。

b.干塔

c.羽流消减

d。节约用水

1. 大气

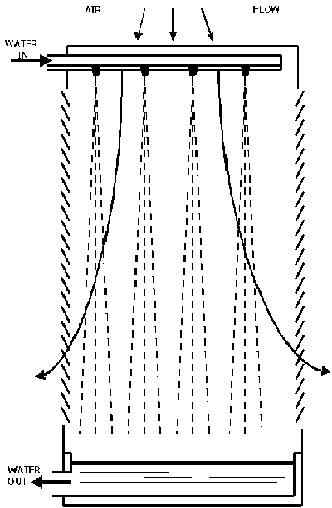

常压冷却塔没有利用机械风扇在塔内创造气流，它的空气来自由压力喷雾提供的自然感应气流。

我们可以在下面的图片中看到:

2. 机械通风

机械通风塔使用风扇(一个或多个)使大量空气通过塔。他们是两个不同的阶级:

• 强制通风冷却塔
• 引风机冷却塔

这两类气流可以是相对于落水的横流或逆流。横流是指气流在塔的填充部分是水平的，而逆流是指气流在下落的水的相反方向。

逆流塔比横流塔占地面积小，但在给定的容量下更高。横流塔的主要优点是与其容量相关的低压降和较低的风扇功率要求，从而降低能源成本。

所有机械塔的位置必须使排出的空气自由扩散而不通过塔再循环，并使进气口不受限制。冷却塔的位置应尽可能靠近它们所服务的制冷系统，但绝不应位于冷却塔的下方，以便在系统关闭时，冷凝器的水能通过塔盆排出系统。欧洲杯四强彩票奖金

强制通风

图中所示的强制通风塔，风扇、盆和管道都位于塔结构内。在这个模型中，风扇位于底座上。没有百叶窗外墙。取而代之的是，结构钢或木框架覆盖着铝制的镶板，镀锌钢，或石棉水泥板。

在运行过程中，风扇迫使空气以低速度水平通过填料，然后垂直地与发生在风扇两侧的向下流动的水相反。位于塔顶的消漂器去除空气中夹带的水。振动和噪音是最小的，因为旋转设备是建立在坚实的基础上。风扇主要处理干燥的空气，大大减少了侵蚀和水凝结的问题。

诱导通风

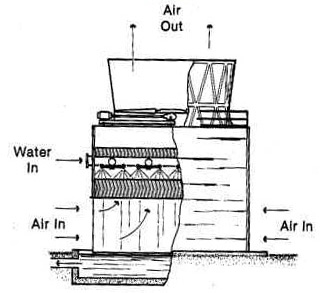

下图所示的引风塔有一个或多个风扇，位于塔的顶部，将空气向上抽，以对抗流经木制甲板或填料周围的向下流动的水。由于气流与水流相反，底部最冷的水与最干燥的空气接触，而顶部最温暖的水与湿润的空气接触，从而提高了传热效率。

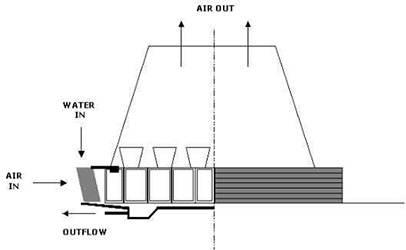

3. 混合草案

它们配有机械风机以增加气流。因此，它们也被称为我们的风扇辅助自然通风塔。他们的设计意图是尽量减少空气运动所需的马力，但要在尽可能少的堆叠成本影响下做到这一点。适当设计的风扇可能只需要在高环境和高峰负荷期间运行。

4. 气流特性

冷却塔按相对流量分为几组:

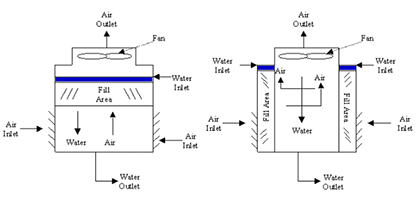

逆流式:

在逆流塔中，空气通过填充物垂直向上流动，与向下下降的水相反。因为需要延长进气和排出气的间隙;高压喷雾系统的使用;欧洲杯四强彩票奖金典型的更高的空气压力损失，一些较小的逆流塔物理上更高;需要更多的泵扬程;并利用更多的风扇功率比他们的交叉流同行。然而，在较大的逆流塔中，低压重力相关的分配系统，加上用于空气管理的大量进气区域和静压室空间的可用性，正趋向于平衡，甚至扭转这种情况。欧洲杯四强彩票奖金逆流塔的封闭性质也限制了水暴露在阳光直射下，从而阻碍了藻类的生长。

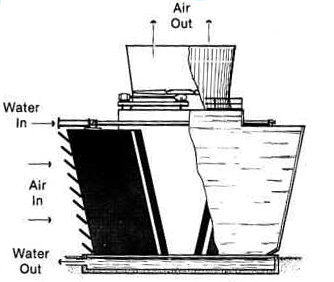

横流式的:

横流塔有一个填充配置贯穿，空气水平流动，穿过向下下降的水。要冷却的水被送到位于填充区域顶部的热水入口盆地，并通过这些盆地底部的计量孔通过重力分配到填充区。

横流塔可分为:

双侧:

在这种塔中，风扇通过两个入口和两排填料引入空气。

单流式:

这种塔只有一个进气口和一个填料库，塔的其余三面都有套管。单流塔通常用于只有一个方向的不受限制的空气路径到塔的位置。

5. 喷雾填充

这种塔没有传热面，只依靠分配系统提供的水分解来促进最大程度的水-空气转化

结构表征

我们可以从建筑上看到两种不同的冷却塔:

• Field-erected
• 工厂组装

Field-erected:

在现场架设的冷却塔是在最终使用地点进行主要建筑活动的冷却塔。所有的大型冷却塔，以及许多小型冷却塔，都是预制的，在零件市场上出售，运到现场，冷却塔制造商通常提供最终组装。

组装:

工厂组装的冷却塔在制造点进行了几乎完整的组装，然后在运输方式允许的情况下，以尽可能少的部分运到现场。

6. 按形状打字

有两种不同的类型:

直线:

这些塔以细胞的方式建造，线性增加细胞的长度和数量，以实现特殊的热性能。

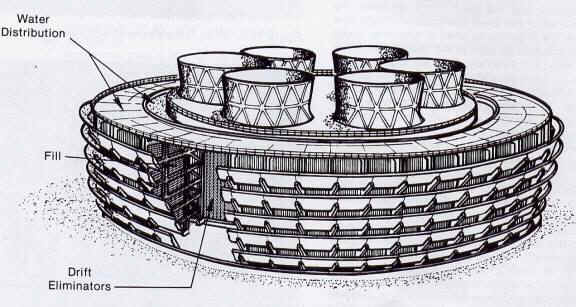

圆形机械吃水:

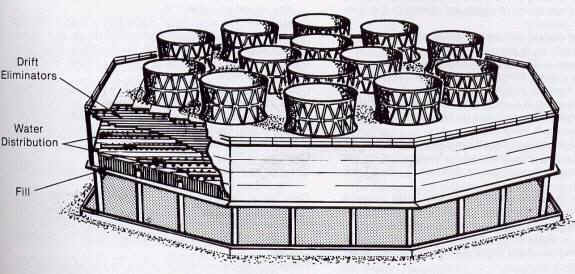

是塔，顾名思义，基本上是圆形的平面配置，风扇聚集在塔的中心点附近。多面塔，如八角形机械吃水(OMD)也属于“圆”塔的一般分类。

7. 按传热方法分类

这里描述的所有冷却塔都是蒸发式冷却塔，因为它们的主要冷却效果来自于空气和水直接接触时发生的蒸发。在光谱的另一端是干塔，在那里充分利用干表面盘管部分，没有直接接触(和蒸发)发生在空气和水之间。因此显热传递使水完全冷却。

在这两个极端之间是羽流消减塔和节水塔，其中越来越多的干表面盘管部分被引入到整个传热系统中，以缓解特定的问题或实现特定的要求。
