水处理净化 水处理净化

聚四氟乙烯

材料的笔记

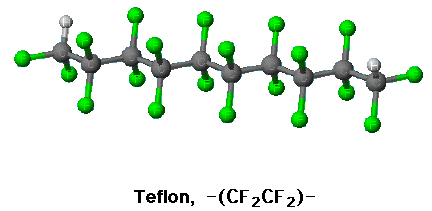

这是许多含氟聚合物的商标名称。特氟龙是聚四氟乙烯(PTFE)。这是一种含有- (CF2-CF2)-重复链的聚合物。

特氟龙是由Roy J. Plunkett(1910-1994)在1938年首次发现的,并于1946年作为商业产品推出。

下面你可以发现这种材料最突出的特点,使它在我们的日常生活中的工业和家庭应用中非常有用:2021欧洲杯单场彩票007胜胜

-耐多种化学物质
这包括臭氧醋酸硫酸还有盐酸。唯一已知的影响这些涂层的化学物质是熔融碱金属和高活性氟化剂。

-天气及紫外线电阻

-不粘
很少有固体物质会永久地附着在特氟龙涂层上。黏糊糊的材料可能会有一些附着力,但几乎所有的物质都很容易释放。

-在极端温度下的出色性能
其实它可以暂时承受温度260C及低温温度为-240℃,但化学性质不变。
它的初始熔点为342C (+- 10C),二次熔点为10C熔点327C (+- 10C)。

-摩擦系数低。
它是使两个表面相互滑动所需要的力的比率。低的数值等于低的阻力和平稳的操作。这表示一个表面在另一个表面上滑动的难度。摩擦系数一般在0.05到0.20的范围内,取决于负载、滑动速度和所使用的特氟龙涂层的类型。

-不湿润
特氟龙饰面既疏水又疏油,清洁更容易更彻底。

-优异的介电性能
特氟龙具有高介电强度在许多不同的频率,低损耗因子和高表面电阻率。介电强度是绝缘材料在击穿之前所能承受的高电压。此外,它具有较低的耗散系数;这是当电流作用于绝缘材料时所吸收和损失的电能的百分比。低耗散系数是指吸收的能量以热量的形式耗散较低。
高表面电阻率是指绝缘材料表面单位正方形相对边之间的电阻。

-优异的光学性能

市场应用2021欧洲杯单场彩票007胜胜

根据应用类型不同,产品包括树脂添加剂、涂料和薄膜。市场应用包括:

——电气电子工业。
例如半导体制造业。用作绝缘材料或系统部件的电子器件

-电线和电缆具有卓越的电气性能和耐久性

-制药生物技术制造业

-金属表面处理,油漆和涂料
由于面粉添加剂可以减少对承重表面的磨损。例如在油墨和平版印刷、热塑性塑料和模压齿轮、保护工业表面、增厚润滑剂、无菌包装等。

—光学器件。
它可以用作光学器件的透明涂层,需要低折射率,仍然在广泛的使用温度和光波(UV-IR)的恶劣化学环境中执行。轻型手术灯,越南粉光伏电池上光等。

-汽车用途
安全气囊系统,欧洲杯四强彩票奖金燃油软管渗透屏障,燃油系统,底盘,刹车系统,机油过滤器等。

—布线材料

化学
在结构上,有不同类型的特氟龙:
聚四氟乙烯树脂是一种聚合物,由循环的四氟乙烯单体单元组成,公式为:(CF2-CF2)n

-四氟乙烯六氟丙烯共聚物FEP: [CF(CF3)- cf2 (CF2-CF2)n]m

-全氟烷氧基聚合物,PFA具有与聚四氟乙烯(PTFE Teflon)相同的优点,其结构为:[CF(OR,)- cf2 (CF2-CF2)n]m OR,代表全氟烷氧基。

机械性能(除非另有说明,性能测量温度为23°C(73°F))
属性 聚四氟乙烯(粉末,
粘贴,disper)
聚四氟乙烯(聚全氟乙丙烯) 聚四氟乙烯PFA Tefzel
比重 2.13 - -2.22 2.15 2.15 1.70 - -1.78
抗拉强度
Mpa (ψ
21-35 Mpa (3,000-5,000 psi) 23 Mpa(3,400 psi) 25 Mpa(3,600 psi) 40-47 Mpa (5800 -6,700 psi)
延伸率% 300 - 500% 325% 300% 150 - 300%
弯曲模量
Mpa (psi)
500 Mpa (72,000psi) 600 Mpa (85000 psi) 600 Mpa (85000 psi) 1000 Mpa (145000 psi)
耐折度
(MIT)周期
>106(MIT)周期 5-80 x 103. 10-500 x 103. 10-27 x 103.
冲击强度
J / m (ft.lb /)
189 J/m (3.5ft·lb/in) 没有休息 没有休息 没有休息
硬度
海岸D
50-65 Shore D 56 Shore D 60 Shore D 63-72 Shore
摩擦系数,动态0.10.0.20.23
热性能
熔点°C(°F) 327 (621) 260 (500) 305 (582) 245 - 280 (473 - 536)
最高使用温度(20,000h)°C(°F) 260 (500) 204 (400) 260 (500) 155 (311)
极限氧指数% > 95 > 95 > 95 30-36
燃烧热MJ/kg(Btu/lb) 5.1 (2200) 5.1 (2200) 5.3 (2300) 13.7 (5900)
性能特征
聚四氟乙烯(AF) 聚四氟乙烯(PFA)
形态 非晶 半晶质
光学清晰 明确:> 95% 半透明到不透明
最高使用温度,°C(°F) 285 (545) 260 (500)
热稳定性,°C(°F) 360 (680) 380 (716)
热膨胀(线性),ppm/°C 80 150
水吸收 没有 没有
耐气候性 杰出的 杰出的
阻燃LOI, % 95 95
拉伸模量,MPa (psi) 950 - 2150 (137786 - 311832) 271 - 338 (39305 - 49023)
蠕变强度
溶解性选择 溶剂 没有
抗化学攻击 优秀的 优秀的
表面自由能
折射率 1.29 - -1.31 1.34 - -1.35

介电常数
1.89 - -1.93 2.1

资料来源:www.dupont.com
特氟龙是EI DuPont de Nemours生产的一些含氟聚合物的品牌名称。

有关材料及元素性质的其他有用资料,可浏览以下网页:

-不锈钢蒙乃尔

-元素周期表



Lenntech(欧洲总部)

Distributieweg 3
2645 EG Delfgauw
荷兰
电话:+31 152 610 900
传真:+31 152 616 289
电子邮件:info@lenntech.com


Lenntech美国有限责任公司(美洲)

日落路5975号
南迈阿密,佛罗里达州33143
美国
电话:+1 877 453 8095
电子邮件:info@lenntech.com


伦泰DMCC(中东)

6层- 101号办公室- JLT大楼1号
朱美拉湖塔
迪拜-阿联酋
电话:+971 4 429 5853
电子邮件:info@lenntech.com


版权所有©1998-2022 Lenntech B.V.版权所有
